YWK11-400腳踏變頻電力液壓塊式制動器(門機回轉專用)
  • 該文件為dwg格式
  • 文件大小： 249.43 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-08-11
  • 發 布 人： kongbei
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

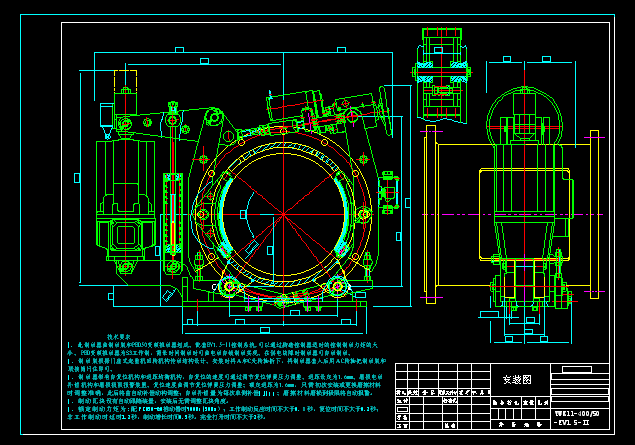

  • YWK11-400腳踏變頻電力液壓塊式制動器(門機回轉專用)

  • 技術要求
    1、此制動器由制動架和PED50變頻推動器組成。配套EV1.5-II控制系統,可以通過腳踏控制器適時的控制制動力矩的大小。PED變頻推動器為S3工作制，需長時間制動時可由電動自鎖制動實現。在供電故障時制動器可自動制動。
    2、制動架根據門座式起重機回轉機構傳動結構設計。安裝時將Ａ和C處轉軸拆下，將制動器套入后用ＡC轉軸把制動架和聯接筒閂住即可。
    3、制動器帶有自復位機構和退距均衡機構，自復位的速度可通過調節復位彈簧壓力調整。退距設定為1.6mm。磨損電動補償機構和磨損極限報警裝置。復位速度由調節復位彈簧壓力調整；額定退距為1.6mm，只需初次安裝或更換磨擦材料時調整準確，此后將由自動補償動構調整；自動補償量為每次單側補償0.35mm；磨擦材料磨損到極限將自動報警。
    4、制動瓦塊設有自動跟隨裝置，安裝后無需調整瓦塊角度。
    5、額定制動力矩為:配PED50-60推動器時900Nm(50Hz）；工作制動反應時間不大于0.１秒，復位時間不大于0.2秒；非工作制動時延時1.2秒，制動增長時間0.5秒。完全打開時間不大于2秒。 ...
