擠出機減速器

文件大小： 183.19 KB
下載次數：
文件評級：
更新時間：2014-08-11
發 布人： kongbei

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

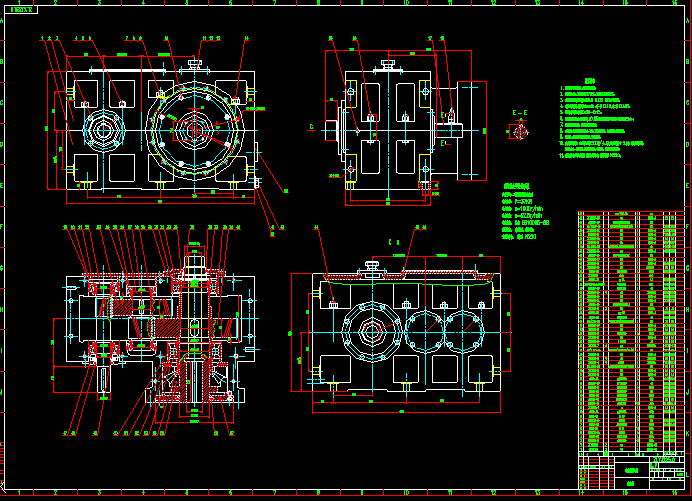

擠出機減速器
減速器主要性能參數
傳動形式：二級硬齒面斜齒輪傳動
輸入功率： P=37KW
輸入轉速： n=1000r/min輸出轉速： n=62.5r/min
精度等級： 6級 GB10095-88
潤滑方式：濺油潤滑，盤管冷卻；
潤滑油牌號：齒輪油 N220
技術要求
裝配前所有零件除銹.去毛刺.清洗干凈；
齒面接觸斑點，沿齒高不小于70%，沿齒長不小于90%；
軸承內圈必需緊貼軸肩或定距環，用 0.05 塞尺檢查不得通過；
齒輪嚙合的最小齒側間隙Jnmin：第一級 0.16,第二級 0.185；
圓錐滾子軸承軸向間隙0.08-0.15；箱體與箱蓋自由結合時應密合,用0.05塞尺塞入深度不得超過分合面寬度的三分之一；
緊固螺栓涂防松膠，結合面涂樂泰密封膠；
變速箱外表面噴漆按用戶要求，不加工面涂防銹底漆，內表面涂紅色耐油油漆；
裝配后，各軸承和齒輪運轉靈活，無阻滯現象；
減速箱空載試驗，高速軸轉速為1500轉/分，正反方向均不得少于 2小時；試驗應運轉平穩，無沖擊振動，各聯接件、緊固件不松動，各聯接處、密封處不得滲漏油；
齒輪及軸承采用濺油潤滑，潤滑油盤管冷卻；潤滑油牌號 N220； ...
