K11080三爪卡盤全套圖紙

文件大小： 760.95 KB
下載次數：14
文件評級：
更新時間：2014-01-14
發 布人： majianyong

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

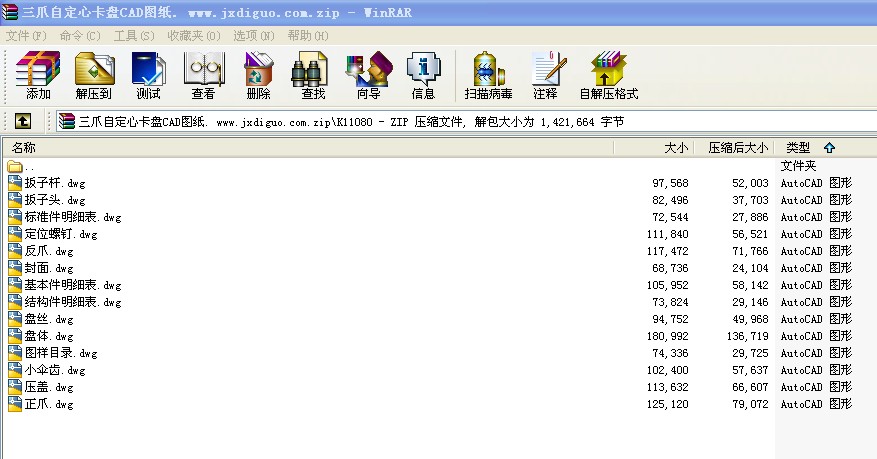

該文件為 zip 格式（源文件可編輯），下載需要 20 積分

K11080三爪卡盤全套加工圖紙
概述利用均布在卡盤體上的三個活動卡爪的徑向移動，把工件夾緊和定位的機床附件。
2結構三爪卡盤由卡盤體、活動卡爪和卡爪驅動機構組成。三爪卡盤上三個卡爪導向部分的下面，有螺紋與碟形傘齒輪背面的平面螺紋相嚙合，當用扳手通過四方孔轉動小傘齒輪時，碟形齒輪轉動，背面的平面螺紋同時帶動三個卡爪向中心靠近或退出，用以夾緊不同直徑的工件。用在三個卡爪上換上三個反爪，用來安裝直徑較大的工件。三爪卡盤的自行對中精確度為0.05-0.15mm。用三爪卡盤加工工件的精度受到卡盤制造精度和使用后磨損情況的影響。
卡盤按驅動卡爪所用動力不同﹐分為手動卡盤和動力卡盤兩種。①手動卡：為通用附件，常用的有自動定心的三爪卡盤和每個卡爪可以單獨移動的四爪卡盤。三爪卡盤(圖1 三爪卡盤)由小錐齒輪驅動大錐齒輪。大錐齒輪的背面有阿基米德螺旋槽，與3個卡爪相嚙合。因此用扳手轉動小錐齒輪﹐便能使3個卡爪同時沿徑向移動，實現自動定心和夾緊﹐適于夾持圓形﹑正三角形或正六邊形等的工件。
3缺點三爪卡盤使用久了，隨著卡盤的磨損三爪會出現喇叭口狀，三爪也會慢慢偏離車床主軸中心。使所加工零件的形位公差增大。要修復三爪和三爪卡盤我介紹一種比較可行的方法。供同行業朋友們參考，希望朋友們給出意見和建議。
要修復三爪必須先解決卡盤的磨損問題。三爪卡盤內的撥盤內圓與中心軸的間隙是造成三爪定心誤差大的主要原因之一，如果要修復最有效的方法是將卡盤撥盤轉動配合的外圓加工一下，在鑲上套。使卡盤撥盤與卡盤有良好的間隙配合大約在0.02最佳。【在加工卡盤時注意用表找正，（跳動和擺動控制在0.01）】
修復三爪，以正爪為例。
修復三爪內圓必須以在內圓加襯托物，這需要分段加工。首先在三爪的最外端加緊一事先備好的園環。鏜孔刀，或裝一磨頭。先通過圓環加工三爪里面，最頂端加襯托圓環的一小節留下，在向里挪動圓環，加工剩余部分。這樣能很好的保證三爪的同園度也不會形成喇叭口。（注意上卡盤時一定要將三爪與卡盤的位置做標記，在卡緊襯托物是所使方孔做標記。在使用時還選擇說使用的方孔）
加工三爪的外圓幾個臺階相互加襯托圓環久可以了。注意事項和上面一樣。
...
