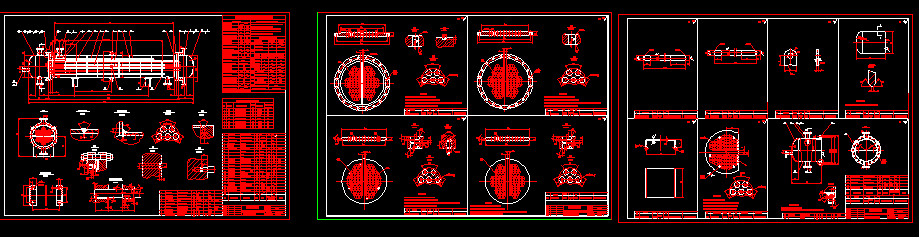

列管冷卻器套圖（拆分成13張）
  • 該文件為dwg格式
  • 文件大小： 350.5 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-08-12
  • 發 布 人： 2303143778
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分
  • 列管冷卻器套圖（拆分成13張）

  • 技術要求
    1.管板密封面應與軸線垂直，其垂直度允差為0.3mm.
    2.管孔應嚴格垂直于管板密封面，其垂直度允差為0.06mm.
    3.管板鉆孔后≥96%允差孔橋寬度必須≥5.892mm,允許的最小孔橋寬度為3.475mm(且≤4%個孔)。
    4.其它制造要求按 GB151-1999<<管殼式換熱器>>執行。

    技術要求
    B面待管箱熱處理后與法蘭密封面一起二次加工。

    技術要求
    1.焊接型式及尺寸按總圖技術要求.
    2.管箱組焊后,應進行消除應力熱處理,密封面待熱處理后進行二次加工.

    技術要求
    1.折流板應平整，平面度允差為3mm.
    2.相鄰兩管孔的中心距偏差為±0.3mm.允許有4%相鄰兩孔中 心距偏差為±0.50mm.任意兩管孔中心距偏差為±1.0mm.
    3.換熱管孔兩側必須倒1×45°倒角，并除去周邊的毛刺. ...
