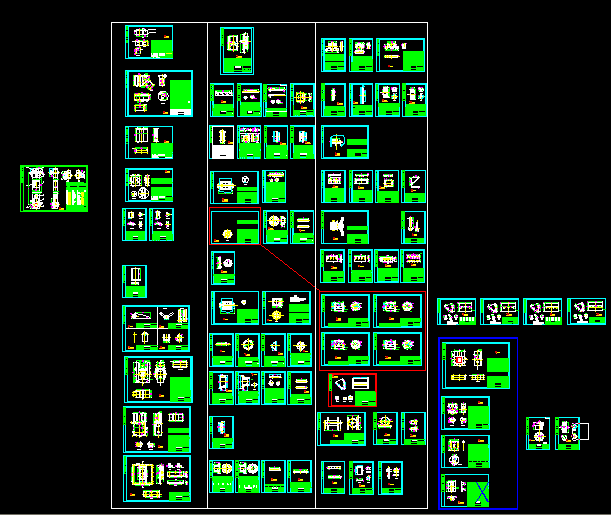

TGD250-500提升機全套圖紙

文件大小： 1.93 MB
下載次數：
文件評級：
更新時間：2014-01-15
發 布人： majianyong

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

斗式提升機具有輸送量大，提升高度高，運行平穩可靠，壽命長顯著優點，其主要性能及參數符合JB3926----85《垂直斗式提升機》（該標準等效參照了國際標準和國外先進標準），牽引圓環鏈符合MT36----80《礦用高強度圓環鏈》,本提升機適于輸送粉狀，粒狀及小塊狀的無磨琢性及磨琢性小的物料，如：煤、水泥、石塊、砂、粘土、礦石等，由于提升機的牽引機構是環行鏈條，因此允許輸送溫度較高的材料(物料溫度不超過250 ℃)。一般輸送高度最高可達40米。TG型最高可達80米。
簡介斗式提升機適用于低處往高處提升，供應物料通過振動臺投入料斗后機器自動連續運轉向上運送。根據傳送量可調節傳送速度，并隨需選擇提升高度，料斗為自行設計制造，PP無毒料斗使該型斗式提升機使用更加廣泛，所有尺寸均按照實際需要設計制造，為配套立式包裝機，電腦計量機設計，適用于食品、醫藥、化學工業品、螺絲、螺帽等產品的提升上料，可通過包裝機的信號識別來控制機器的自動停啟。
斗式提升機是利用均勻固接于無端牽引構件上的一系列料斗，豎向提升物料的連續輸送機械。分為環鏈、板鏈和皮帶三種。

斗式提升機(3張)2工作原理工作原理：料斗把物料從下面的儲藏中舀起，隨著輸送帶或鏈提升到頂部，繞過頂輪后向下翻轉，斗式提升機將物料傾入接受槽內。帶傳動的斗式提升機的傳動帶一般采用橡膠帶，裝在下或上面的傳動滾筒和上下面的改向滾筒上。鏈傳動的斗式提升機一般裝有兩條平行的傳動鏈，上或下面有一對傳動鏈輪，下或上面是一對改向鏈輪。斗式提升機一般都裝有機殼，以防止斗式提升機中粉塵飛揚。
斗式提升機：適用于低處往高處提升，供應物料通過振動臺投入料斗后機器自動連續運轉向上運送。
主要構件
斗式提升機由殼體、牽引件（輸送鏈）、料斗、驅動輪（頭輪）、改向輪（尾輪）、張緊裝置、導向裝置、加料口（入料口）和卸料口（出料口）。
料斗
a、圓柱形斗：深斗、斗口呈65º傾斜，深度大，用于干燥，流動性好，很好地撒落的粒狀物料的輸送。
淺料斗：口呈45º傾斜，深度小，用于潮濕的和流動性的粒狀物料。
【深料斗：深斗一般物料比較干燥流動性好。】
【三角形料斗：物料一般是定向自流式卸料。】
　　
b、尖角形斗：其側壁延伸到底板外，成為擋邊，卸料時，物料可沿一個斗的擋邊和底板所形成的槽卸止，適用于粘稠性大和沉重的塊狀物料運送。
牽引構件
(a)橡膠帶：用螺釘和彈性墊片固接在帶子口，帶比斗寬35～40mm，一般膠帶輸送溫度不超過60℃的物料，耐熱膠帶可以輸送達到150℃的物料。
(b)鏈條：單鏈條固接在料斗后壁上；雙鏈與料斗兩側相連。鏈?zhǔn)教嵘龣C(jī)當料斗寬度為160～250mm時采用單鏈，當料斗為320～630mm時采用雙鏈，主要缺點是鏈節之間磨損大，增加檢修次數。
鏈輪
斗式提升機上的傳動鏈輪。鏈輪用以與節鏈環或纜索上節距準確的塊體相嚙合，是一種實心或帶輻條的齒輪，與滾子鏈嚙合以傳遞運動。
　　鏈輪的齒形的設計：鏈輪齒形必須保證鏈節能平穩自如地進入和退出嚙合，盡量減少嚙合時的鏈節的沖擊和接觸應力，而且要易于加工。鏈輪材料應保證輪齒有足夠的強度和耐磨性，故鏈輪齒面一般都經過熱處理，使之達到一定硬度。
主要特點
1.驅動功率小,采用流入式喂料、誘導式卸料、大容量的料斗密集型布置.在物料提升時幾乎無回料和挖料現象,因此無效功率少。
2.提升范圍廣,這類提升機對物料的種類、特性要求少,不但能提升一般粉狀、小顆粒狀物料,而且可提升磨琢性較大的物料.密封性好,環境污染少。
3.運行可靠性好,先進的設計原理和加工方法,保證了整機運行的可靠性,無故障時間超過2萬小時。提升高度高.提升機運行平穩,因此可達到較高的提升高度。
4.使用壽命長,提升機的喂料采取流入式,無需用斗挖料,材料之間很少發生擠壓和碰撞現象。本機在設計時保證物料在喂料、卸料時少有撒落,減少了機械磨損。

X-TGD250-500提升機 ...
