位置:首頁 > 機械圖紙

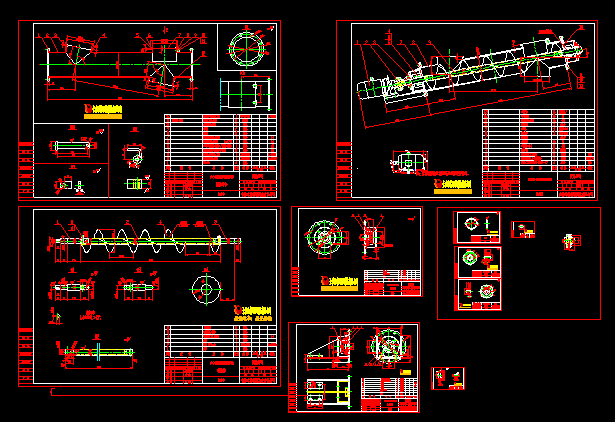

300絞龍全套圖紙

文件大小： 422.51 KB
下載次數：
文件評級：
更新時間：2014-01-15
發布人： majianyong

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

絞龍簡介絞龍是螺旋輸送機的俗稱，適用于顆粒或粉狀物料的水平輸送，傾斜輸送，垂直輸送等形式。輸送距離根據機形不同而不同，一般從2米到70米。
2輸送原理[1]　彈簧絞龍是螺旋輸送機的俗稱,它是把一根螺旋彈簧裝在塑膠管內，彈簧直接由電動機驅動，在塑膠管內高速旋轉。采用螺旋彈簧輸送原理，當料斗需要上料時，啟動電動機帶動彈簧旋轉，原料被彈簧螺旋帶動移動，塑膠
彈簧絞龍
管入口端對準料斗處開有一排料口，移動至排料口處的原料被彈簧旋轉的離心力拋出排料口，進入料斗。此種上料裝置結構簡單，操作和維修都很方便，適合于粒料和粉料的輸送。螺旋輸送機旋轉軸的旋向，決定了物料的輸送方向，但一般螺旋輸送機在設計時都是按照單項輸送來設計旋轉鋼絲的。
3結構特點螺旋輸送機旋轉軸上焊有螺旋葉片，葉片的面型根據輸送物料的不同有實體面型、帶式面型、葉片面型等型式。螺旋輸送機的螺旋軸在物料運動方向的終端有止推軸承以隨物料給螺旋的軸向反力，在機長較長時，應加中間吊掛軸承。
雙螺旋輸送機就是有兩根分別焊有旋轉葉片的旋轉軸的螺旋輸送機。說白了，就是把兩個螺旋輸送機有機的結合在一起，組成一臺螺旋輸送機。
螺旋輸送機旋轉軸的旋向，決定了物料的輸送方向，但一般螺旋輸送機在設計時都是按照單項輸送來設計旋轉葉片的。當反向輸送時，會大大降低輸送機的使用壽命。
4適用范圍可廣泛用于化工、建材、機械、煤炭、冶金、輕工、糧食、醫藥、交通、水電等部門，用來輸送各種各樣的粉狀和小塊物料。如：煤粉、水泥、砂、塑料顆粒、谷類等。不適宜輸送易變質、粘性大、易結塊或高溫、怕壓、有較大腐蝕性的特殊物料。

300絞龍全套圖紙 ...
