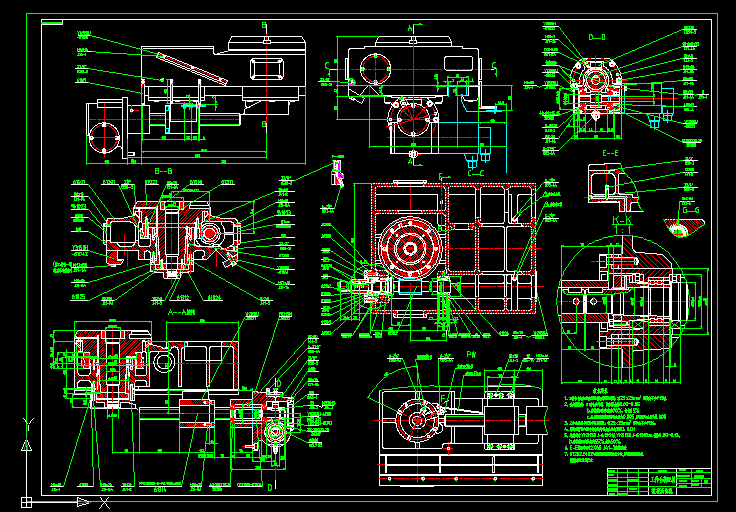

數控滾齒機工作臺裝配圖
  • 該文件為dwg格式
  • 文件大小： 389.12 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-08-14
  • 發 布 人： 2955362171
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分
  • 數控滾齒機工作臺裝配圖

  • 技術要求
    1、工作臺與定心錐套及圓環支撐面配刮時，在25*25mm 面積內不少于13點.
    2、分度蝸輪副：a.嚙合應平穩，其側隙允差0.03~0.05
    b.齒接觸面積沿齒高70%，齒長65%
    c.分度蝸桿的軸向跳動允差為0.005,徑向跳動允差為0.008
    3、工作臺殼體與床身導軌配刮時，在25*25mm 面積內不少于8點。
    4、滾珠絲桿軸心線與導軌的平行度允差為300：0.01
    5、蝸輪副對YK3150J-61201及YK3150J-61302:a.側隙0.09~0.15,
    b.齒接觸面積沿齒高55%,齒長50%.
    6、E-E剖面中的12X60 J41-2裝箱時裝;
    7、61202.61024裝配定位時要注意方位,符合裝配圖要求.
    *表示重復尺寸.
    ...
