除氧器圖紙
  • 該文件為dwg格式
  • 文件大小： 58.76 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-08-14
  • 發 布 人： 2955362171
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

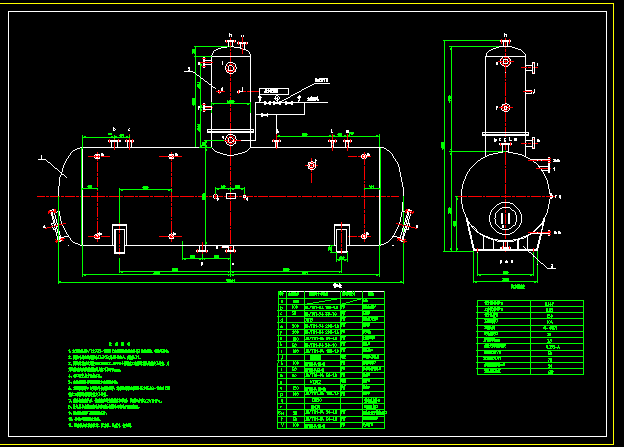

  • 除氧器圖紙

  • 除氧器圖紙
    1、本設備按JB/T2932-1999《水處理設備技術條件》進行制造、檢驗與驗收。
    2、焊接采用電弧焊焊條E4303,焊絲H08A、焊劑431。
    3、焊縫結構形式均按HG20583-1998《鋼制化工容器結構設計規定》進行。角焊縫焊角高度按較薄板厚度且不小于6mm。
    4、管口及支座方位按本圖。
    5、本系統圖外部管道連接方式僅供參考。
    6、現場安裝焊口由安裝單位負責施焊，焊接結構形式按照HG20583-1998《鋼制化工容器結構設計規定》進行。
    7、設備組裝完畢后，保溫前應進行整體水壓試驗，試驗壓力為0.247MPa。
    8、除氧器與水箱組裝時應保證除氧器中心線處于鉛錘位置。
    9、要求除氧器廠家配多級水封。
    10、各管口配帶配對法蘭。
    11、配套供應直讀水位計、壓力表、溫度計、安全閥。
    ...
