大型鋼結構廣告牌結構
  • 該文件為dwg格式
  • 文件大小： 234.01 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-08-16
  • 發 布 人： 2104573392
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

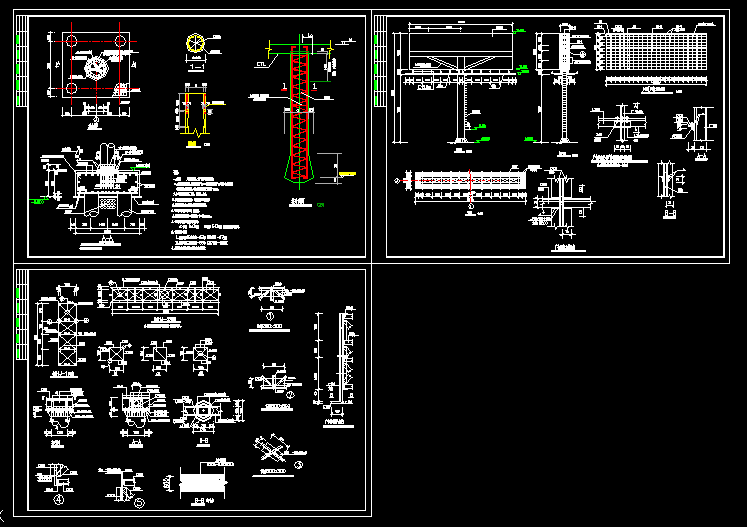

  • 大型鋼結構廣告牌結構

  • 技術要求
    一、本圖受 廣告公司委托，對T型牌進行結構設計。
    二、本圖因無地勘報告，設計暫按QPk=3000KPa進行。樁孔開挖后，根據實際情況再作調整，樁入巖深度不少于500mm。
    三、本工程混凝土均為C20，鋼筋為I、II級。
    四、圖中所有螺栓為安裝螺栓，構件安裝后再進行焊接。
    五、鋼結構制件和加工安裝前應預先按圖放樣下料。
    六、鋼結構油漆為防銹漆兩道，顏色待定。
    七、鋼結構焊縫未注明者一律滿焊，hf=8mm。
    八、鋼結構主要構件連接件等材料選用：
    a）型鋼 b）3號鋼 c）焊條　E43系列　所有型鋼均刷紅丹兩道。
    九、制做安裝參考規范
    1、焊接應符合GB980-67和 GB981-67規定
    2、螺栓應符合GB699-65和 GB700-65規定
    十、未盡事宜按有關鋼結構及鋼筋混凝土規范執行。 ...
