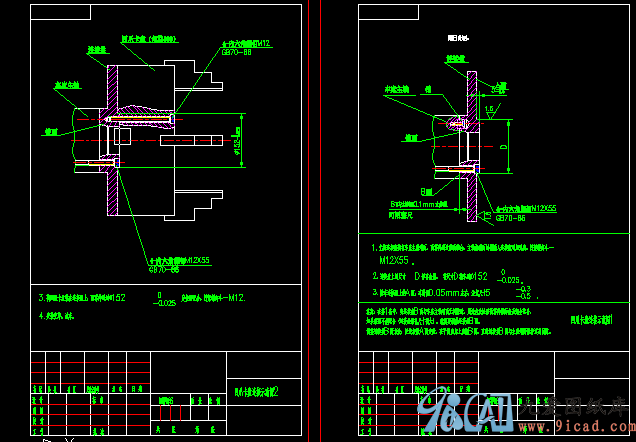

四爪卡盤安裝示意圖.dwg

文件大小： 49.52 KB
下載次數：
文件評級：
更新時間：2014-02-08
發 布人： majianyong

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

四爪自定心卡盤全稱是機床用手動四爪自定心卡盤，是由一個盤體，四個小傘齒，一付卡爪組成。四個小傘齒和盤絲嚙合，盤絲的背面有平面螺紋結構，卡爪等分安裝在平面螺紋上。當用扳手扳動小傘齒時，盤絲便轉動，它背面的平面螺紋就使卡爪同時向中心靠近或退出。因?yàn)楸P絲上的平面矩形螺紋的螺距相等，所以四爪運動距離相等，有自動定心的作用。
四爪單動卡盤全稱是機床用手動四爪單動卡盤，是由一個盤體，四個絲桿，一付卡爪組成的。工作時是用四個絲杠分別帶動四爪，因此常見的四爪單動卡盤沒有自動定心的作用。但可以通過調整四爪位置，裝夾各種矩形的、不規則的工件，每個卡爪都可單獨運動。
3卡爪編輯四爪自定心卡盤的卡爪有兩種，有整體爪與分離爪。整體爪是基爪和頂爪為一體的卡爪，一付整體爪分為四個正爪，四個反爪。而一付分離爪只有四個卡爪，每個卡爪都是由基爪與頂爪構成的，通過頂爪的變換，達到正爪和反爪的功用。此外還可根據用戶要求提供軟卡爪，經隨機配車（磨）后可獲得較高定心精度，滿足夾持要求。四爪單動卡盤的卡爪只有一種整體爪。一個卡爪可單獨移動適用于夾持偏心零件和不規則形狀零件。4適用范圍編輯四爪自定心卡盤功能：四爪同步移動適用于夾持四方、四方形零件,也適用于軸類,盤類零件。適用機床及附件：普通車床、經濟型數控車床、磨床、銑床、鉆床及機床附件——分度頭回轉臺等。
四爪單動卡盤功能：每一個卡爪都可單獨移動適用于夾持偏心零件和不規則形狀零件。適用機床及附件：普通車床、經濟型數控車床、磨床、銑床、鉆床及機床附件——分度頭回轉臺等。
