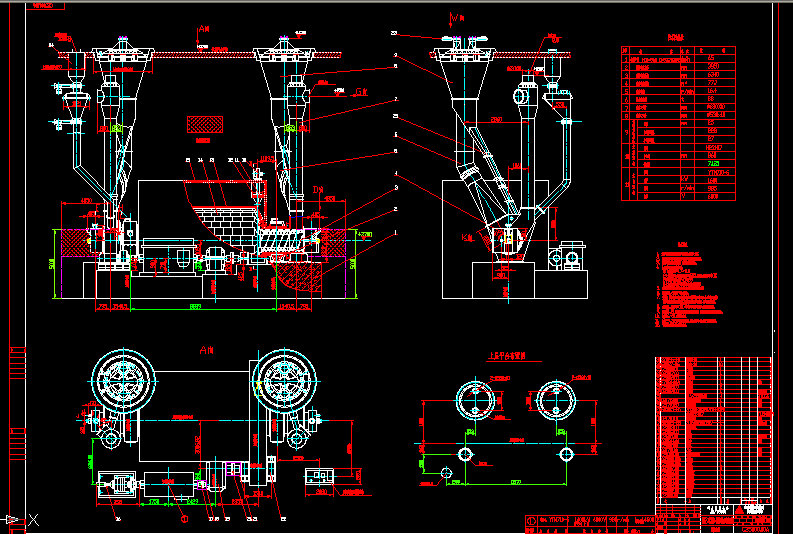

MGS（BBD）4060A雙進雙出磨煤機
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1. 安裝時根據安裝使用說明書和部件技術要求之規定。
2. 安裝齒輪罩時必須確保齒輪與齒輪罩不發生相碰現象。
3. 所有工作部分應密封良好，不允許漏氣和漏水。
4. 大齒輪和小齒輪的安裝要求：
（1）齒側間隙:δ=1.7~2.2
（2）齒面接觸率:沿齒長方向不少于50%.沿齒高方向不少于40%
（3）軸線平行度公差:f≤0.055
（4）大小齒輪傳動要平穩不得有振動和周期性噪音
5. 安裝輸送裝置時應保證中空管與中空軸的同軸度不大于2
6. 旁路風的入口方向用戶可自行調整。
7. 安裝前，檢查各基礎水平標高和各基礎螺栓的平面位置尺寸，達到圖紙要求 然后根據各部件圖調整好各基礎底板的位置和標高后，再進行設備安裝。
8. 加球裝置、分離器在+13700mm高運轉層上用膨脹螺栓固定。
9. 序號18、21在現場安裝時根據實際情況切割，然后用膨脹螺栓固定在基礎上。 ...
