氣柜圖紙200
  • 該文件為dwg格式
  • 文件大小： 133.66 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-08-18
  • 發 布 人： 2303143778
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

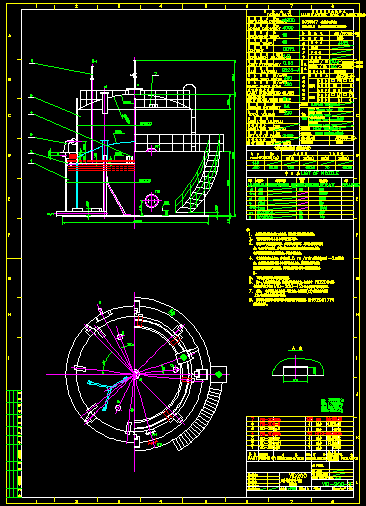

  • 氣柜圖紙200

  • 氣柜圖紙200
    技術要求
    1. 水槽壁對接焊縫應進行無損檢測，具體要求詳見水槽圖中規定。2. 氣柜水槽以不小于48小時進行充水試驗。
    3. 鐘罩以空氣進行致密性試驗。在鐘罩上升過程中，用肥皂水檢查壁板焊縫，不允許有氣泡發生。當鐘罩按設計要求升起后在接近設計壓力時，鐘罩頂蓋焊縫用肥皂水進行檢查，不許有氣泡發生。
    4. 氣柜致密性試驗合格后，以不超過1.5 m/min升降速度進行1~2次升降試驗，在升降試驗過程中導輪與導軌不得出現卡住、脫軌和因升降機構安裝不當造成的壁板變形等現象，同時所有焊縫和密封口處均無泄漏為合格。
    5. 下導輪經升降試驗后再與底環焊死。
    6. 管口、人孔及扶梯的位置，按建柜單位要求確定，但應參考 WD200無外導架直升氣柜方位圖（WD-200-12） ，以免管口與氣柜內件相碰。 7. 水槽、 鐘罩側壁人孔應在同一半徑方向，安全罩帽(d)應處在出氣管的 上方，接地板應與所有管口錯開。 ...
