發電機組機房布置示意圖
  • 該文件為dwg格式
  • 文件大小： 489.06 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-08-18
  • 發 布 人： 2303143778
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

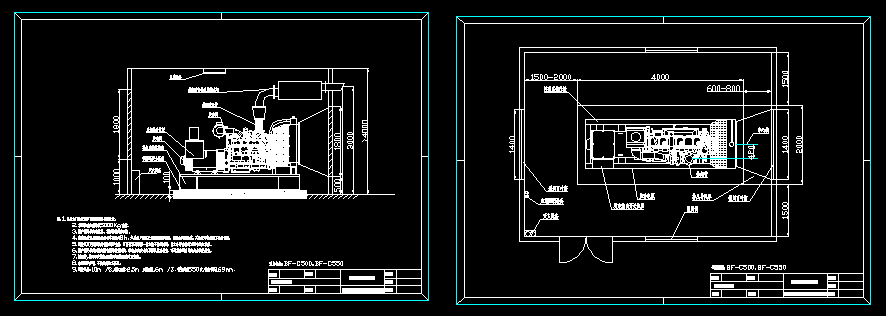

  • 發電機組機房布置示意圖

  • 注：1.機房大門位置用戶可根據需要自定位置。
    2.機組基礎應能承載5000Kg重量。
    3.用戶需要考慮電纜溝、排污溝等具體項目。
    4.底座油箱滿足機組持續功率運轉約8h，如果用戶需要更長時間連續運轉，需要加日用油箱，其位置可根據施工現場自定。
    5.進排風百頁窗應該具有防雨雪功能，百頁窗靠近機房一側加裝不銹鋼濾網，防止外界雜物通過百葉進入機房。
    6.用戶需要考慮到排煙消音器的吊裝問題，若機房高度太高不易從屋頂?shù)跹b，可考慮在適當?shù)母叨燃訖M梁吊裝。
    7.排煙管,導風罩安裝根據現場實際情況確定后安裝。
    8.本圖僅供參考,不做具體施工使用。
    9.進排風量：10m /S,排風面積>2.5m ;排煙量1.6m /S，排煙面積550度,排煙管徑169mm。
    ...
