L47型風機逆流式冷卻塔

文件大小： 201.97 KB
下載次數：
文件評級：
更新時間：2014-08-19
發 布人： 2303143778

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

逆流式冷卻塔水流在塔內垂直落下,氣流方向與水流方向相反的冷卻塔。
逆流式冷卻塔
1）按噪聲等級分為：
普通型（P）、低噪聲型（D）、超低噪聲型（C）、工業型（G）
2）根據塔體結構分類有方形塔和圓形塔。
設計選用要點
1）冷卻塔應冷效高、能耗省、噪聲低、重量輕、體積小、壽命長、安裝維修簡單、飄水少。
2）選用的成品冷卻塔應符合《玻璃纖維增強塑料冷卻塔第2部分：大型玻璃纖維增強塑料
冷卻塔》 GB 7190.2-1997中要求。

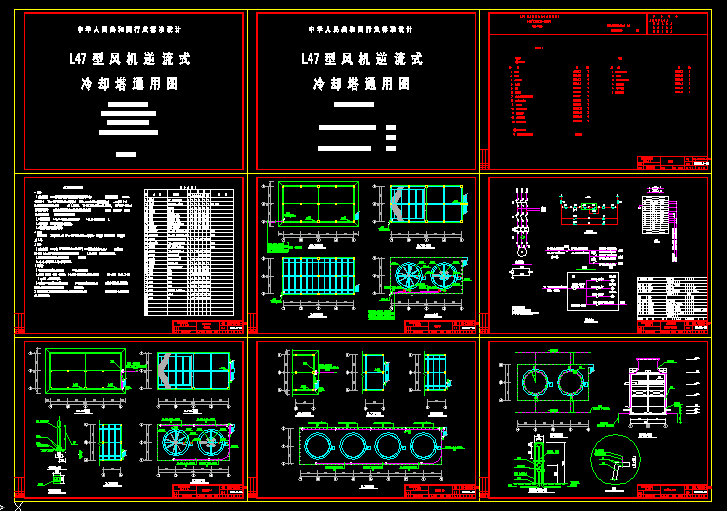

逆流式冷卻塔結構圖
逆流式冷卻塔結構圖
3）如設計工況與低溫型冷卻塔的標準工況的規定差距較大時，應根據產品樣本中提供的熱
力性能曲線選定。
4）制造廠家所提供的熱力性能曲線，如采用模擬塔上的試驗數據整理繪制，則應根據模擬
塔的試驗條件與設計塔的運行條件的差異，對模擬塔的試驗數據進行修正，修正系數0.80～
1.00。
5）冷卻塔的位置，應與建筑物保持一定間距，并避免布置在熱源、廢氣和煙氣排放口附近，
如不能滿足上述要求時，應采取技術措施，同時對熱力性能進行校核。
6）循環冷卻水中應不含油類及對玻璃鋼溶蝕的物質，水的濁度不應大于50mg/L。并應采
取滅藻及水質穩定措施。
7）設計循環水量不宜超過成品冷卻塔的額定水量，如循環水量達不到額定水量的80% 時，
應對選定的冷卻塔配水系統進行校核。
8）冷卻塔的數量宜與空調制冷機組數量相匹配。
9）根據《城市區域環境噪聲標準》GB3096-1993中對民用建筑噪聲控制要求，可通過噪聲
的空間衰減計算，選定低噪聲或超低噪聲冷卻塔，如仍不能滿足環境噪聲指標時，應進一
步采取降噪措施。
10）宜在冷卻塔附近加設屋頂消火栓和沖洗設施，作為滅火和沖洗淋水填料和塔體內沉積
物之用。
11）冷卻塔材質應選用阻燃型，并符合防火要求，應在主要設備表和訂貨合同中標明。
12）選用成品冷卻塔時，應注意電氣控制的配合和協調。 ...
