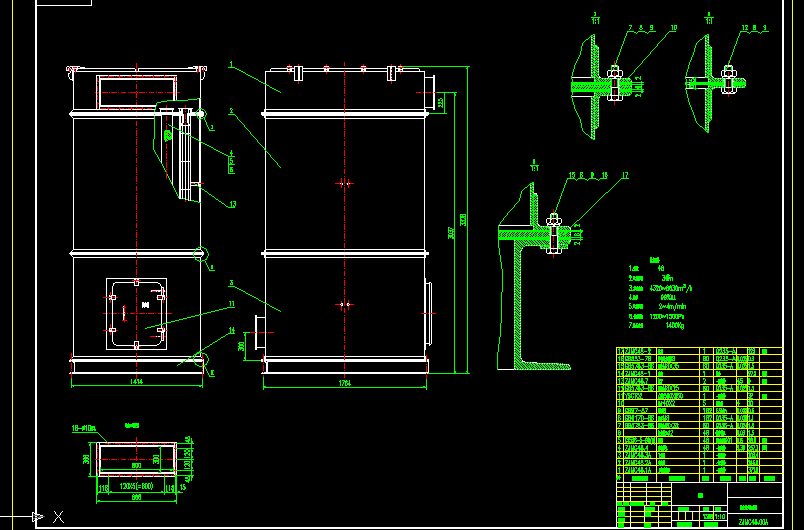

脈沖袋式除塵器 ZJMC48.00A

文件大小： 100.19 KB
下載次數：
文件評級：
更新時間：2014-08-20
發 布人： 2592278282

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

脈沖袋式除塵器自五十年代問世以來，經國內外廣泛使用，不斷改進，在凈化含塵氣體方面取得了很大發展，由于清灰技術先進，氣布比大幅度提高，故具有處理風量大、占地面積小、凈化效率高、工作可靠、結構簡單、維修量小等特點。除塵效率可以達到99%以上。是一種成熟的比較完善的高效除塵設備。
含塵氣體由灰斗（或下部寬敞開式法蘭）進入過濾室，較粗顆粒直接落入灰斗或灰倉，灰塵氣體經濾袋過濾，粉塵阻留于濾袋表面，凈氣經袋口到凈氣室、由風機排入大氣，當濾袋表面的粉塵不斷增加，導致設備阻力上升至設定值時，時間繼電器（或微差壓控制器）輸出信號，程控儀開始工作，逐個開啟脈沖閥，使壓縮空氣通過噴口對濾袋進行噴吹清灰，使濾袋突然膨脹，在反向氣流的作用下，附于濾袋表面的粉塵迅速脫離濾袋落入灰斗（或灰倉）內，粉塵由卸灰閥排出，全部濾袋噴吹清灰結束后，除塵器恢復正常工作。
脈沖袋式除塵器設備正常工作時，含塵氣體由進風口進入灰斗，由于
氣體體積的急速膨脹，一部分較粗的塵粒受慣性或自然沉降等原因落入灰斗，其余大部分塵粒隨氣流上升進入袋室，經濾袋過濾后，塵粒被滯留在濾袋的外側，凈化后的氣體由濾袋內部進入上箱體，再由閥板孔、排風口排入大氣，從而達到除塵的目的。隨著過濾的不斷進行，除塵器阻力也隨之上升，當阻力達到一定值時，清灰控制器發出清灰命令，首先將提升閥板關閉，切斷過濾氣流;然后，清灰控制器向脈沖電磁閥發出信號，隨著脈沖閥把用作清灰的高壓逆向氣流送入袋內，濾袋迅速鼓脹，并產生強烈抖動，導致濾袋外側的粉塵抖落，達到清灰的目的。由于設備分為若干個箱區，所以上述過程是逐箱進行的，一個箱區在清灰時，其余箱區仍在正常工作，保證了設備的連續正常運轉。之所以能處理高濃度粉塵，關鍵在于這種強清灰所需清灰時間極短(噴吹一次只需0.1～0.2s)。 ...
