鋼水罐回轉臺
  • 該文件為dwg格式
  • 文件大小： 215.01 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-08-21
  • 發 布 人： 482923078
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

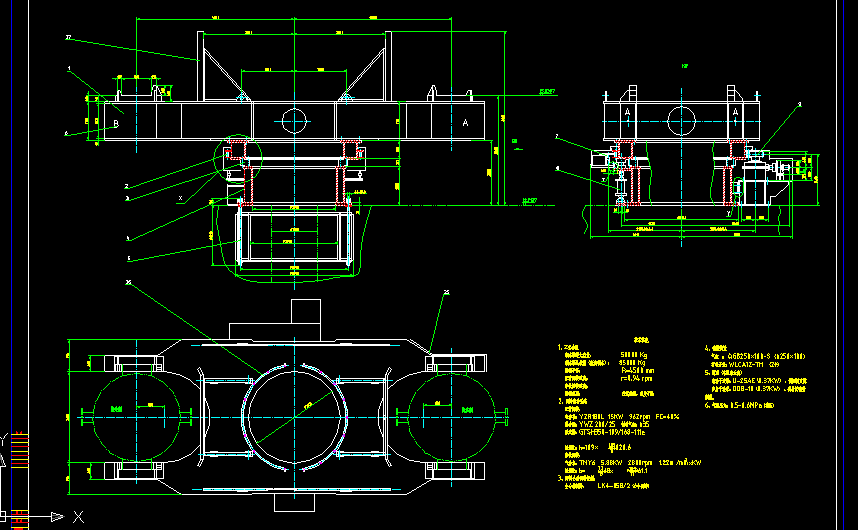

  • 鋼水罐回轉臺

  • 技術性能
    1、工藝參數
    鋼水罐最大容量： 50000 Kg
    鋼水罐總質量（裝滿鋼水）： 85000 Kg
    回轉半徑： R=4500 mm
    正常回轉速度： r=0.94 rpm
    事故回轉速度：
    回轉范圍： 任意旋轉，角度不限
    2、回轉傳動系統
    正�；剞D(zhuǎn)：
    電動機：YZR180L 15KW 962rpm FC=40%
    制動器：YWZ 200/25 制動氣缸：φ35
    減速器：GTSH350-109/168-111e

    總速比：i1=109* ≈1020.6
    事故回轉：
    氣動機：TMY6 5.88KW 2800rpm 1.22m /min*KW
    總速比：i2= *168* ≈5961.1
    3、回轉臺的回轉控制：
    主令控制器： LK4—058/2（6個回路）
    4、鎖緊裝置
    氣缸 ： QGB250*100-S （φ250*100）
    行程開關：WLCA12-TH （2個）
    5、潤滑（本圖未示出）
    電動干油泵：U-25AE（0.37KW） ，供回轉支撐
    多點干油泵：DDB-10（0.37KW） ，供針輪噴射潤滑。
    6、氣源壓力：0.5-0.6MPa（穩壓）
    ...
