裝鋼機液壓缸 SW110B11-04-6
  • 該文件為dwg格式
  • 文件大小： 36.79 KB
  • 下載次數：0
  • 文件評級：
  • 更新時間：2014-08-22
  • 發 布 人： 2331673406
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

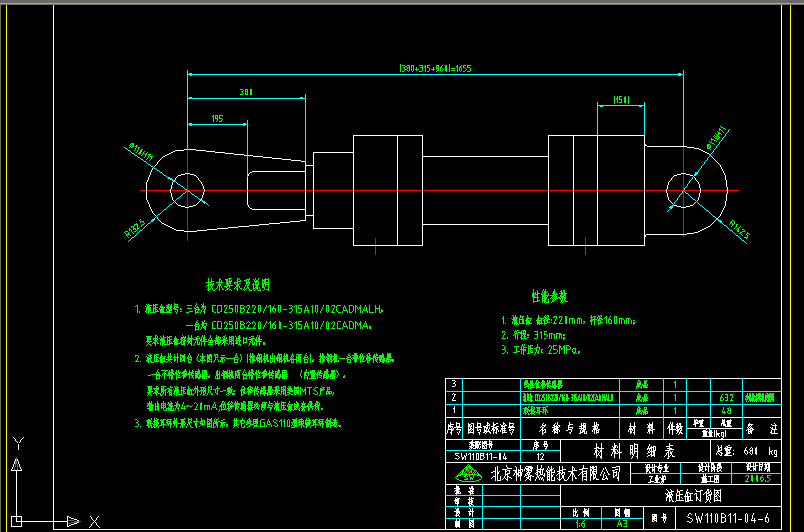

  • 裝鋼機液壓缸 SW110B11-04-6

  • 技術要求
    1. 液壓缸型號：三臺為 CD250B220/160-315A10/02CADMALH，一臺為 CD250B220/160-315A10/02CADMA， 要求液壓缸密封元件全部采用進口元件。
    2. 液壓缸共計四臺（本圖只示一臺）(推鋼機出鋼機各兩臺)，推鋼機一臺帶位移傳感器，一臺不帶位移傳感器，出鋼機兩臺帶位移傳感器 （內置傳感器），要求所有液壓缸外形尺寸一致；位移傳感器采用美國MTS產品，輸出電流為4～20mA;位移傳感器必須與液壓缸成套供貨。
    3. 聯接耳環外形尺寸如圖所示，其它參照GAS110型球鉸耳環制造。
    性能參數
    1. 液壓缸 缸徑:220mm，桿徑160mm；
    2. 行程：315mm；
    3. 工作壓力：25MPa。 ...
