螺旋給料機組
  • 該文件為dwg格式
  • 文件大小： 466.19 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-08-23
  • 發 布 人： kongbei
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

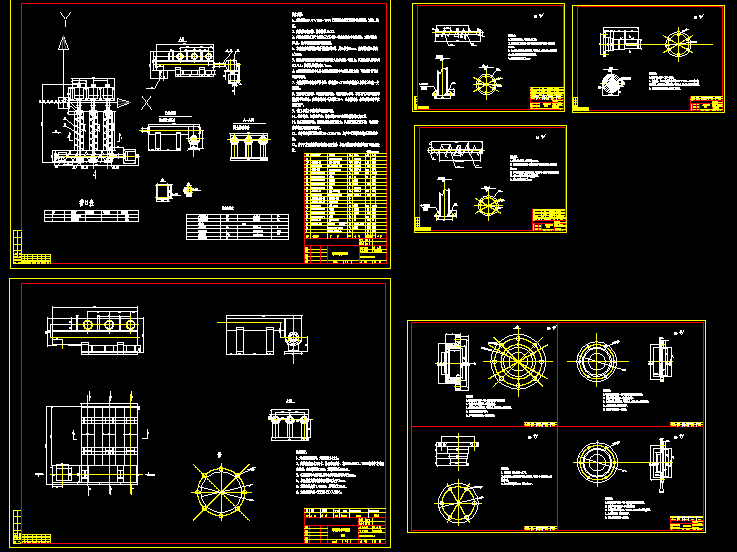

  • 螺旋給料機組

  • 技術要求：
    1、本設備按JB/T4735-1997《鋼制焊接常壓容器》進行制造、試驗、驗收。
    2、焊接采用電弧焊，焊條牌號J422。
    3、焊接接頭型式及尺寸按HG20583-1998標準中有關規定，對接焊縫為DU3，角焊縫腰高按較薄鋼板厚度。
    4、機殼內壁與螺旋間的兩側間隙應相等，其公差為2mm，底部的間隙公差為±2mm。
    5、減速機的低速軸和螺旋輸送機的輸入軸應在同一軸線上，其同軸度誤差不大于32/14，位移偏差不超過0.1mm。
    6、減速機低速軸的中心高與螺旋輸送機的中心高相差較大時，可借墊片調節減速機的高度。
    7、為使軸熱脹冷縮時不被卡死，軸承蓋U+2161加墊片使之與軸承之間留一定的間隙。
    8、設備制造完畢后，進行空運轉試驗，連續運轉4小時，不得有不正常的噪音和震動等不良現象，各軸承的溫升不應超過20°，以水代料時，各軸承的溫升不應超過30°。
    9、件13與件21的焊接應在現場進行。
    10、設備制造、組裝完畢后，外表面涂PNF熒丹防腐涂料三底三面。
    11、設備安裝完畢后，調整皮帶傳動的預緊力，以保證設備正常工作，過負荷時保護電機及螺旋不被破壞。
    12、皮帶傳動裝置的傳動比1U+22361.5，生產中可根據實際情況調整傳動比。
    13、由于甲方未能提供驅動裝置相關資料，本設計按溫州恒泰減速機廠的設備設計。
    ...
