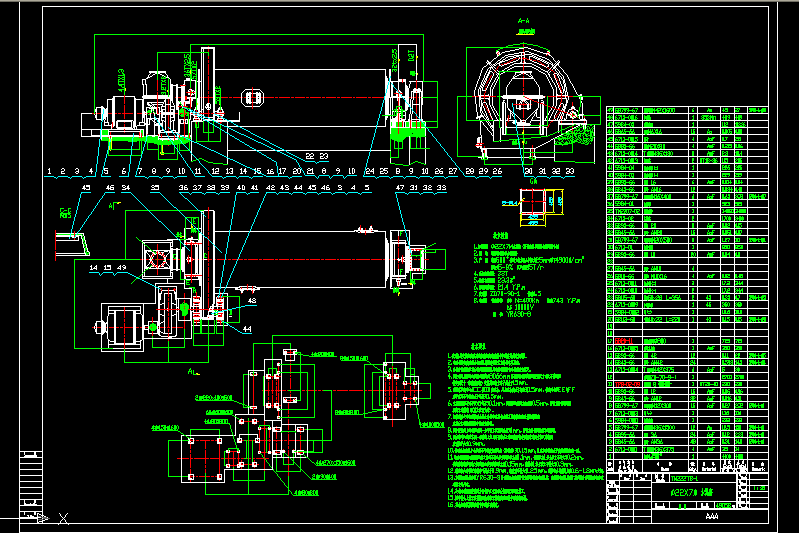

水泥磨
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.減速機的安裝應符合減速機使用安裝說明書中的有關規定和要求。
2.電動機的安裝應符合電動機所附有關技術文件的各項要求。
3.各部件的組裝應符合各部件裝配圖及本磨機說明書中各項有關規定。
4.兩主軸承底板中心線間的距離內8066mm回轉部分組裝好后的實測尺寸與此不符時應按實測尺寸（考慮膨脹量）安裝其距離允許不得大于15mm。
5.兩軸承縱向中心線CC與DD應重合，其余重合度允許每米為0.5mm，橫向中心線EE與FF應平行其不平行度允許每米為0.5mm。
6.主軸承底板不水平度允許每米為0.1mm，兩底板的標高允許差為0.5mm，而只允許出料端底板低于進料端（以底上表面為準）。
7.回轉部分之中空軸裝在主軸上時其中空軸與主軸瓦的接觸斑點及側隙等要求 應符合主軸承裝配圖中的有關要求。
8.兩中空軸的上母線應在同一水平面上其標高允差為1mm，而只允許出料端低于進料端。
9.兩主軸中心線應在同一條直線上如用百分表在上軸瓦斷面間接測量時球面主軸瓦的斷面跳動量不大于0.9mm。
10.傳動軸與磨機中心線的不平行度允差每米（沿軸向）為0.15mm,且應與磨機的水平度偏差的方向一致。
11.電動機出軸和減速器進軸之間的不同心度徑向位移允差0.1mm，傾斜度在1米長度上不的大于0.2mm，減速器出軸和傳動之間的同心度徑向位移允差0.15mm，傾斜在1米長度上不得大于0.3mm。 ...
水泥磨_下載(dwg格式) 機械圖紙
