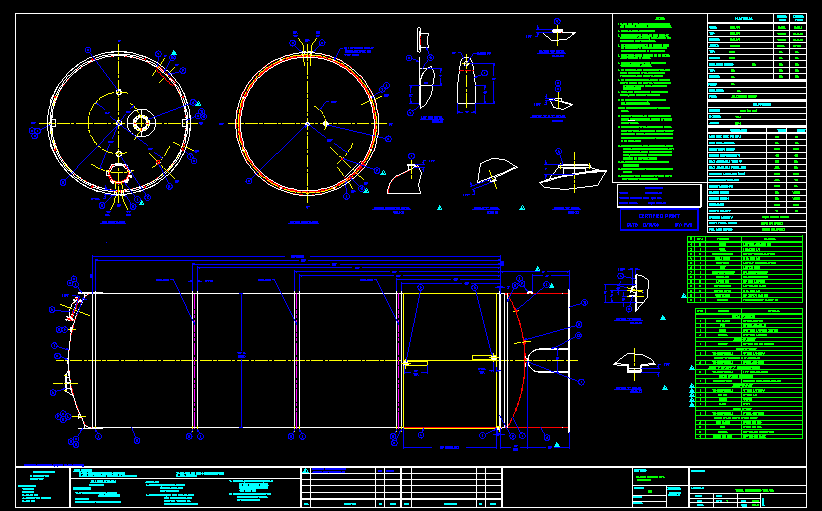

反應釜 V-370-V-372 Rev A-2000
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.本設備按GB150-1998《鋼制壓力容器》進行制造,試驗和驗收,并接受國家質量技術監督局頒布《壓力容器安全技術監察規程》的監督。
2.焊接采用電弧焊，焊條牌號：不銹鋼之間采用A232，碳鋼之間用J422，不銹鋼與碳鋼之間用A302，不銹鋼之間的焊絲采用HOCr20Ni10Ti，碳鋼之間的焊絲采用H08A,焊接規程按JB/T4709-2000
3.焊接接頭形式及尺寸除圖中注明外，其余按HG20583-1998中規定，角焊縫的焊腳高度按較薄板的厚度，法蘭的焊接按相應法蘭標準中的規定。
4.容器上的受壓元件A、B類焊接接頭應進行X射線無損檢測，檢測長度不得少于各條焊接接頭長度的20%,且不小于250mm，射線檢測符合JB/T4730.2-2005AB級規定，Ⅲ級為合格。
5.設備制造完畢后，設備內以0，13MPa進行水壓試驗，夾套內以0.38MPa進行水壓試驗。水壓試驗用水的氯離子含量應不大于25mg/L,試驗合格后將水漬去除干凈。
6.所有可動部件運行必須靈活。
7.管口支座、氣缸方位見管口支座方位圖。
8.壓力容器涂敷與運輸包裝按JB/T4711-2003規定執行。 ...
