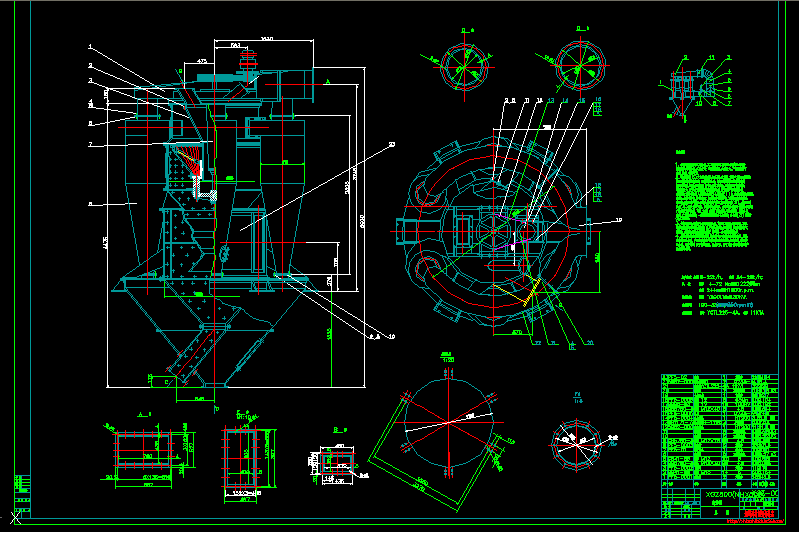

XGZ500選粉機

文件大小： 209.1 KB
下載次數：
文件評級：
更新時間：2014-08-24
發布人： 2841899187

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 DWG 格式（源文件可編輯），下載需要 20 積分

技術要求
1.本機是高效轉子式選粉機,其工作原理不同于舊式的離心式選粉機和旋風式選粉機,其特點是:選粉效率高,處理量大,產品細度調節方便,靈敏,性能可靠.
2.循環風機(6)產生的循環風切向進入選粉機,旋轉氣流經三層滴流裝置對粉料進行清理后,繼續旋轉上升,與新型撒料裝置拋落的物料作相對運動,進行分選清洗,由于去掉了小風葉,對粉料的干擾減少,選粉空間大,最后由調整轉子控制切割粒徑,以達到產品粒度要求.合格的細粉隨氣流進入周邊均布的6個旋風筒(1)內,細粉經旋風筒收集后進入大料斗排出,即為成品;粗粉經內錐體排出,重新回到磨內粉磨.與細粉分離后的氣體從各旋風筒的出氣管匯集到總風管(2),然后經過風管(4)再次吸進風機,形成閉路循環風.由于選粉機轉子切割粒徑準確,產品細度調節靈敏,可靠,方便,克服了原選粉機風量大跑粗,風量小效率低,產量低的缺陷,一般風機風量用足也不會跑粗,分岔管(3)的調節
3.如原粉磨系統有收塵器和收塵風機,支管可與收塵風管相聯,不但可降低循環風中的粉塵濃度,減少對風機和設備的磨損,而且可降低氣體溫度,提高選粉機內負壓點位置,并可進一步提高選粉效率.
4.選粉機殼體和法蘭要求密封,粗細粉出口必需安裝鎖風裝置,風機端部需開檢查孔,產品細度靠調節轉子轉速和調節風量來實現,轉子轉速加快,成品變細;轉子轉速減慢,成品變粗,調節風量也可達到控制產品細度的目的. ...
