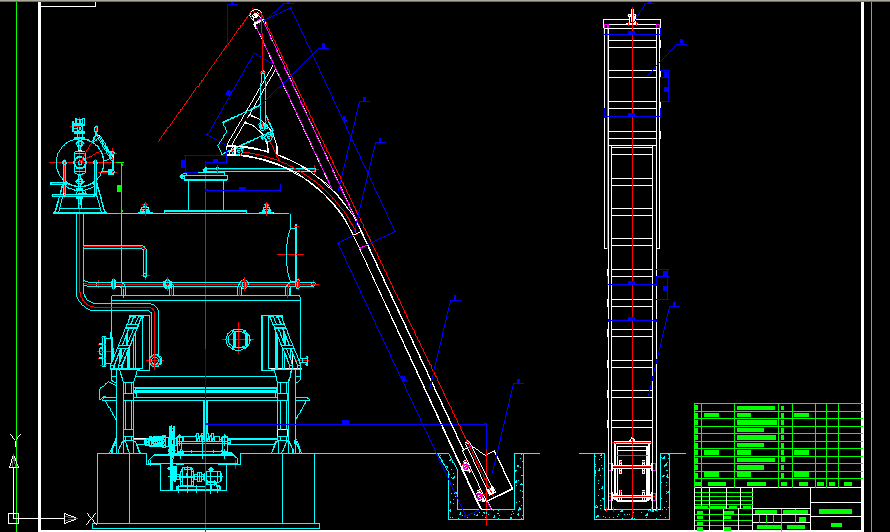

煤氣發生爐上料機構

文件大小： 119.37 KB
下載次數：
文件評級：
更新時間：2014-08-25
發布人： 1722679795

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

煤氣發生爐是將煤炭轉化為可燃性氣體——煤氣（主要成分為CO、H2、CH4等）的生產設備。工作原理為：將符合氣化工藝指標的煤炭篩選后，由加煤機加入到煤氣爐內，從爐底鼓入自產蒸汽與空氣混合氣體做為氣化劑。煤炭在爐內經物理、化學反應，生成可燃性氣體，上段煤氣經過旋風除油器、電捕器過濾焦油.下段煤氣經過旋風除塵器清除灰塵，經過混合后輸送到用戶使用。廣泛適用于軋鋼爐、退火爐、鍛造爐、鋼管爐、玻璃爐、熔鋁爐、銅材爐、建陶爐等各種熱工爐所需溫度范圍內的各種爐形。
發生爐煤氣是通過水蒸氣和空氣混合形成氣化劑后流經熾熱的固定燃燒床生成的�？諝庵兴难鯕狻⑺魵馀c燃料中的碳反應，生成了共含有CO、CO2、H2、CH4、N2等成分的發生爐煤氣。與空氣混合的蒸氣提高了熱效率，并降低了燃燒床的溫度，從而控制了熔塊的形成。蒸氣與碳反應是吸熱反應：C+H2O=CO+H2－Q（Q為熱量，下同）當氧氣和碳反應時就放出熱量：2C+O2=2CO+Q燃燒床的溫度取決于氣化劑的飽和溫度，燃料的粒度、類型及發生爐的爐型。燃燒床的溫度是非常重要的，因為對于給定的燃料和爐型，它決定著發生爐煤氣的成分：在溫度高的情況下，可產生大量的可燃氣體。因此，重要的是既保持燃燒床高溫而又不會形成熔塊。形成熔塊的溫度取決于燃料的渣融特性，在氧氣充足的情況下，還會出現兩種反應：2CO+O2=2CO2+QC+O2=CO2+Q。所以說，CO的產生并不一定意味著任何碳燃燒都能使煤氣的熱值降低。另外，一些水蒸氣還與CO反應，由于每體積CO轉化為CO2時，同時生成了相同體積的H2：CO+H2O=CO2+H2。因此，不會有熱損失。在還原層，其溫度低于1200℃時，還會出現下面的快速反應：CO2+C=2COH2O+C=CO+H2當煤氣通過還原帶時，可燃氣體含量迅速上升，而CO2和水蒸氣含量下降。通過還原帶后，一些煤氣被抽出，流經底部旋風除塵器和強制風冷器，這股煤氣稱為“底部煤氣”，其溫度約為400℃左右。在干餾層，喂入發生爐的燃料，依次被干燥、預熱和碳化，生成的蒸氣、焦油霧和煤氣一塊從頂部離開發生爐，這一部分煤氣稱為“頂部煤氣”，其溫度保持120℃左右。 ...
