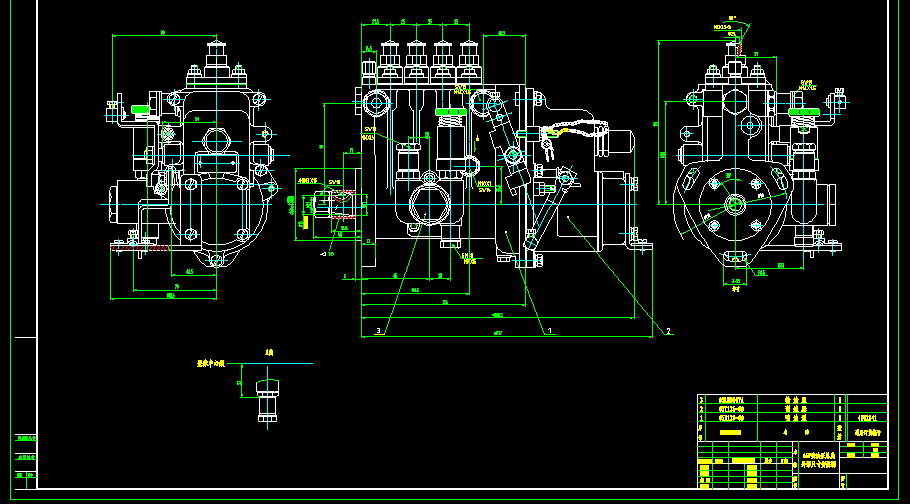

6AW噴油泵總成

文件大小： 280.57 KB
下載次數：
文件評級：
更新時間：2014-08-26
發 布人： 2577956052

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

噴油泵是汽車柴油機上的一個重要組成部分。噴油泵總成通常是由噴油泵、調速器等部件安裝在一起組成的一個整體。其中調速器是保障柴油機的低速運轉和對最高轉速的限制，確保噴射量與轉速之間保持一定關系的部件。而噴油泵則是柴油機最重要的部件，被視為柴油發動機的“心臟”部件，它一旦出問題會使整個柴油機工作失常。
分類

噴油泵有直列式、分配式、單體式等三大類，不管哪一類，噴油泵的關鍵在于一個“泵”字。泵油的數量、壓力和時間都要非常精確，并且按照負荷自動調節。噴油泵是一個加工精細，制造工藝復雜的部件，現代，國內外一般汽車柴油機的噴油泵都是由世界上少數幾個專業廠生產的。
[1]
工作原理

以直列式噴油泵為例看“泵”是怎樣工作的：
噴油泵要有動力源才能運轉，它下部的凸輪軸是由發動機曲軸齒輪帶動的。
* 噴油泵的關鍵零件是柱塞，如果以醫院常見的注射器做比喻，那么可移動的塞子就稱為柱塞，針筒就稱為柱塞套，假設在針簡里面安裝一只彈簧頂著柱塞一端，柱塞另一端接觸凸輪軸，當凸輪軸回轉一周，柱塞就會在柱塞套內上下移動一次，這就是噴油泵柱塞的基本運動方式。
* 柱塞與柱塞套是加工十分精密的配套件。柱塞身上有一道傾斜槽，柱塞套上有小孔稱為吸入口，這個吸入口充滿著柴油，當柱塞傾斜槽對著吸入口時，柴油進入柱塞套內，柱塞被凸輪軸頂至一定高度時，柱塞傾斜槽與吸入口錯開，吸入口被封閉，使柴油既不能吸入也不能被壓出，柱塞繼續上升時壓迫柴油，柴油壓力到一定程度就會頂開單向閥蜂擁而出進入噴油嘴，再從噴油嘴進入氣缸燃燒室。
* 這里特別要指出的是，柴油機都有進油管和回油管，進油管容易理解，那么回油管干什么用呢？原來柱塞每次排出一定量的柴油，只有一部分噴入氣缸，其余部分則由回油孔泄走，并利用增減泄走的回油量來調節噴油量。
* 當柱塞上升至“上止點”后往下移動，柱塞傾斜槽又會與吸入口相遇，柴油又被吸進柱塞套里面，再次重復上述的動作。直列式噴油泵每一組柱塞系統對應一個氣缸，4個氣缸就有4組柱塞系統，因此體積比較大，多用在中型以上汽車。例如公共汽車和大貨車上的柴油機一般用直列式噴油泵。
轎車及輕型汽車柴油機上的噴油泵一般是分配型，具有體積小重量輕，零件少構造簡單的優點。它用兩組柱塞系統（或者一組柱塞系統）加壓，柴油分別送入各個噴油嘴。
它的基本工作原理就是在泵里面有兩組對置柱塞安裝在葉輪上，葉輪被發動機帶動轉動時，柱塞也隨之轉動，由于凸輪環的凸起部分壓動柱塞，使柱塞發揮象泵的作用一樣向葉輪中央的送油孔壓送柴油，這時送出去的柴油充滿了分配器入口處，然后按各氣缸順序排列噴射。
由于兩組柱塞系統（或者一組柱塞系統）的動作轉數與氣缸數目成比例增加，因此該種噴油泵受到汽缸數目及最高轉速的限制。
隨著柴油機技術的發展，又興起一種單體式噴油泵形式（稱為單體泵或者泵噴嘴），它實際上是將上述兩種型式的噴油泵“化整為零”，發動機每個氣缸燃油噴射由各自的獨立噴射單元（單體泵或者泵噴嘴）來完成。
對于單體泵而言，噴油泵與噴油嘴之間用一根很短的高壓油管相連，而對于泵噴嘴而言，噴油泵與噴油嘴組合為一體，直接安裝在柴油機氣缸蓋上，由頂置凸輪軸驅動。它們的最大優點是能夠減輕或者消除在柴油流動和噴射的過程中，在高壓油管內所形成的壓力波影響。因?yàn)檫@個壓力波會妨礙著噴油系統與負荷、轉速的良好匹配，并會隨著高壓管的長度增長而增大。
因此，縮短高壓油管的長度（噴油泵的設計思想）或干脆不要高壓油管（泵噴嘴的設計思想），減少柱塞與噴油嘴之間的高壓容積，可以得到接近于凸輪輪廓線所規定的供油規律。尤其是泵噴嘴，早在十幾年前已經應用在通用汽車上，如今有電子技術的精確控制，使其性能得以提高 ...
