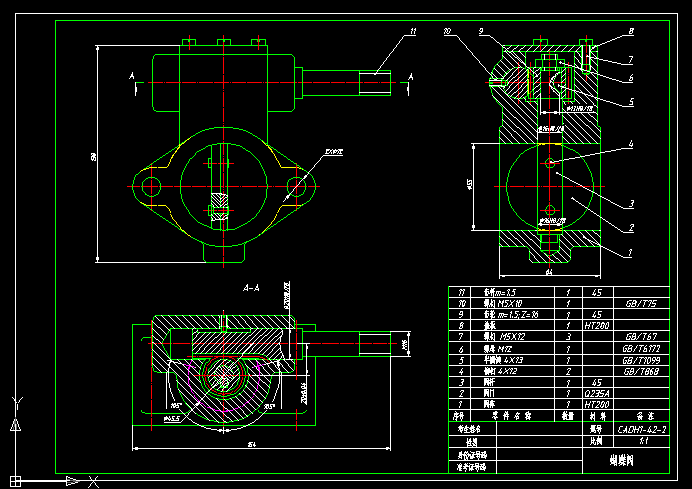

蝴蝶閥 CADH1-42-2

文件大小： 53.82 KB
下載次數：
文件評級：
更新時間：2014-08-27
發 布人： kongbei

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

蝴蝶閥具有可旋轉的圓盤形或雙平板形的活門，用以截?cái)嗨鞯拈y門，其轉動軸線與水流方向垂直。適用于大中型水輪機進水管道上的閥門，水頭200米以下，轉輪直徑1.8米以上的電站。
主要構件
編輯

1)閥體：作用是過水通道的一部分，水流由其中通過，支撐活門重量，承受操作力和力矩，傳遞水壓力。
2)活門：作用是關閉時截?cái)嗨鳎笥凶銐虻膹?qiáng)度，開啟時在水流中心水力損失小，有良好的水力特性。
3)軸及軸承：支持活門的重量。
4)鎖錠：蝶閥的活門在全關或全開時需要鎖錠。
5)旁通閥、旁通管：主閥開啟時減少力矩，消除在動水下的振動。
6)空氣閥：關閉時向蝶閥后補氣，防止鋼管因產生真空而遭致破壞，開啟前向閥后充水時排氣。該閥有一個空心浮筒懸掛在導向活塞之下，空心浮筒在蝸殼或管中的水面上。此外，通氣孔于大氣相通，以便對蝸殼和管道進行補氣或排氣。當管道和蝸殼充滿水時，浮筒上浮至極限位置，蝸殼和管道于大氣隔絕，以防止水流外溢。
7)伸縮節：便于安裝及檢修，溫度變化時鋼管有伸縮的余地。
8)密封裝置：防止活體和閥門之間漏水。橡膠圍帶裝在閥體或活門上，當活門關閉后，圍帶內沖入壓縮空氣，圍帶膨脹，封住周圈間隙。活門開啟前應先排氣，圍帶縮回，方可進行活門的開啟。圍帶內的壓縮空氣壓力應大于最高水頭（不包括水錘升壓值）（2-4）*10^5Pa,在不受氣壓或水壓狀態時，圍帶與活門間隙為0.5-1mm。 ...
