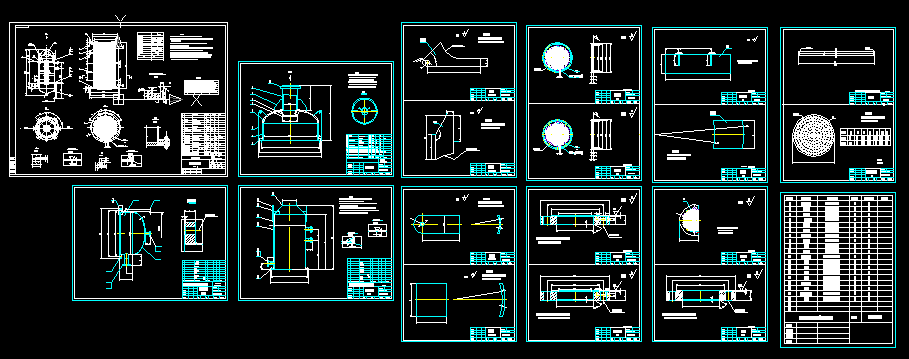

氨分縮器套圖 F=65.5平方米
  • 該文件為dwg格式
  • 文件大小: 397.61 KB
  • 下載次數
  • 文件評級
  • 更新時間:2014-08-27
  • 發 布 人: 2577956052
  • 文件下載:
  • 立即下載

  • 文件介紹:
  • 該文件為 dwg 格式(源文件可編輯),下載需要 20 積分
  • 氨分縮器套圖 F=65.5平方米
  • 技術要求
    1.本設備按GB151-1999《管殼式換熱器》進行制造、試驗和驗收。
    2.316L之間的焊接采用焊條電弧焊,焊條型號為:E316L-16;碳鋼之間的焊接采用電焊,焊條型號為:E4303。
    3.焊接接頭形式及尺寸除圖中注明外,其余按CD130A8-87及GB985-88中規定,法蘭的焊接按相應的法蘭標準中規定。
    4.A、B類對接焊縫應進行射線透照檢測,檢測長度為焊縫總長度的20%,符合JB4730-94中Ⅲ級為合格,照透質量不低于AB級,其余焊縫按CD130A9-87中規定。
    5.設備制造完畢后,殼程盛滿水試強度,管程以0.1MPa(表壓)進行水壓試驗。
    6.主視圖上的管口只表示相對標高,其實際方位見俯視圖,支腿方位與耳座成45°角。
    7.設備制造完畢后,碳鋼外表面涂氯磺化聚乙烯云鐵防銹底漆兩遍,型號為J53-81,每遍干漆膜厚30~50μm。不銹鋼表面作酸洗鈍化處理。




    ...
