連桿結合面氣動銑夾具
  • 該文件為dwg格式
  • 文件大小： 85.87 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-08-28
  • 發 布 人： kongbei
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

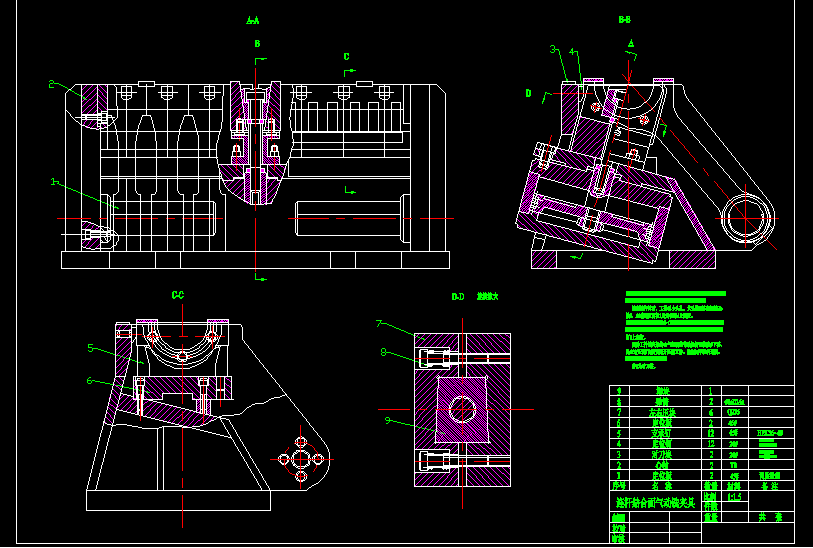

  • 連桿結合面氣動銑夾具

  • 該夾具用于立式銑床，銑削連桿體及連桿蓋的結合面。
    一次安裝六件（單獨裝一種工件或各裝三件)。
    銑削連桿體時，工件以小頭孔，大頭端面積側面在心
    軸2，左端定位面板1及定位釘4上定位。
    銑削連桿蓋時（見C-C視圖），需裝上定位板6，工件
    以端面，側面及凸臺在右端定位板1，定位釘4及兩支支承
    釘5上定位。
    兩種工件的夾緊均由氣缸活塞帶動拉桿和楔塊9下移，
    是左右壓塊7向兩側張開壓緊工件。銑削完畢拉桿退回，
    彈簧8是壓板放松工件。
    件3為對刀塊。
    ...
