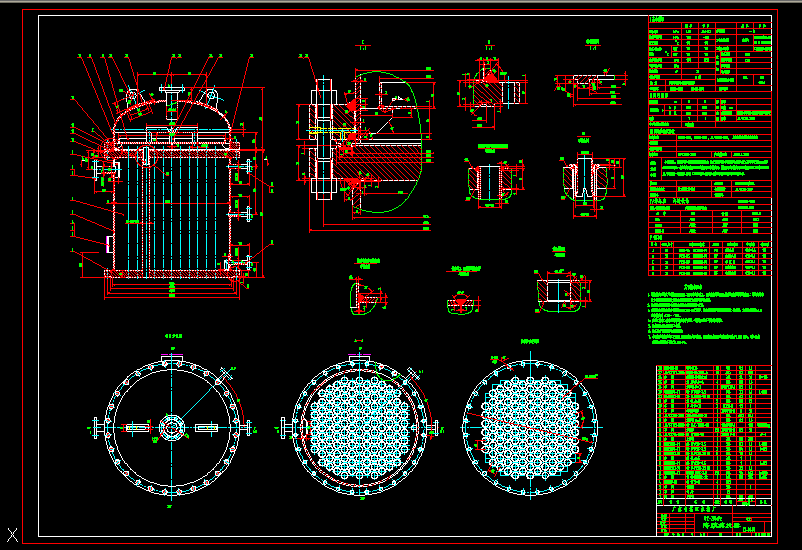

降膜蒸發器 01E-204d-e
  • 該文件為dwg格式
  • 文件大小： 267.68 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-08-28
  • 發 布 人： kongbei
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分
  • 降膜蒸發器 01E-204d-e

  • 技術要求
    1、焊接接頭型式及尺寸按HG20583-1998中的規定,A、B類對接焊縫DU4;接管與殼體的焊縫為G4；焊縫的焊腳尺寸按較薄板的厚度,法蘭的焊接按相應法蘭標準中的規定。
    2、法蘭的螺栓通孔應與殼體主軸線或鉛垂線跨中布置。
    3、換熱管的規格的尺寸偏差按GB13296-91《鍋爐、熱交換器用不銹鋼無縫鋼管》的規定，其外徑偏差為±0.2，壁厚偏差為+12%～ -10％ 。
    4、殼程（筒體）內表面的焊縫應磨平光滑，不得有凹凸不平等劃痕缺陷。
    5、設備保溫層由現場施工制作。
    6、設備應有可靠的靜電接地裝置。
    7、本設備應在相應的工藝管道上設置安全卸壓裝置，以確保設備管程的真空度不大于0.098 MPa，進入設備殼程的介質壓力不大于1.25 MPa。 ...
