3T電動葫蘆套圖

文件大小： 493.27 KB
下載次數：
文件評級：
更新時間：2014-08-30
發 布人： 2955362171

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

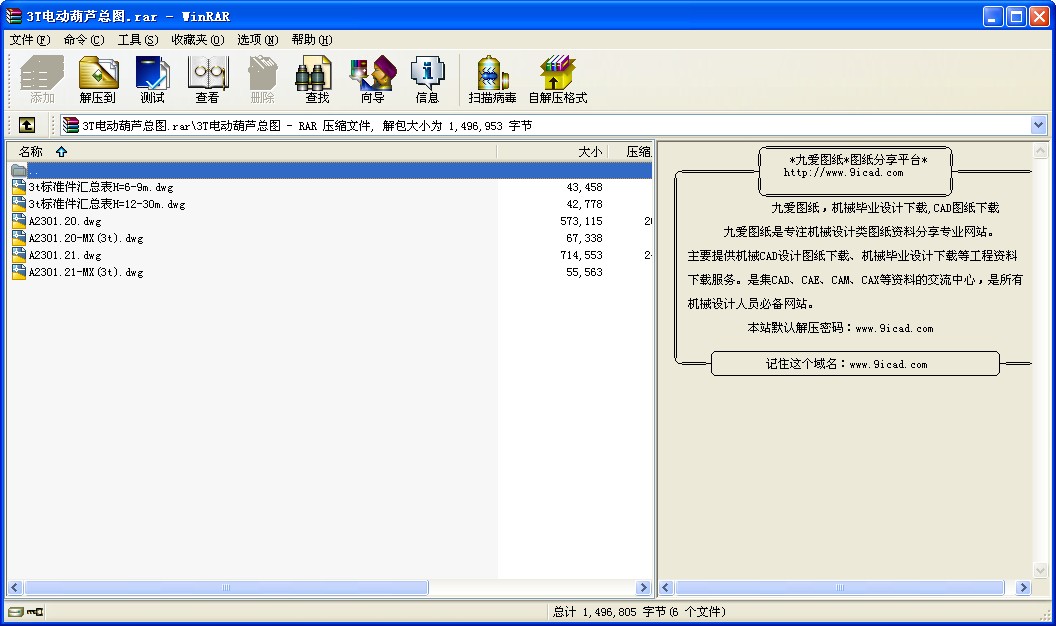

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

3T電動葫蘆套圖
電動葫蘆的產品特點
電動葫蘆重量輕、體積小、結構緊湊、品種規格多、運行平穩，操作簡單，使用方便。它們可以在同一平面上做直的、彎曲的、循環的架空軌道上使用，也可以在以工字鋼為軌道的電動單梁、手動單梁、橋式、懸掛、懸臂、龍門等起重機上使用。CD1型電動葫蘆廣泛應用在工廠、貨棧、碼頭、電站、伐木場等場合，是起升搬運物品，最理想的起重設備。組成結構
起重量一般為 0.1～80噸，起升高度為3～30米。由電動機、傳動機構和卷筒或鏈輪組成，分為鋼絲繩電動葫蘆和環鏈電動葫蘆兩種。其中環鏈電動葫蘆分為進口和國產兩種；鋼絲繩電動葫蘆分單速提升、雙速提升；微型電動葫蘆、卷?yè)P(yáng)機、多功能提升機。

減速器、起升電機、運行電機、斷火器、電纜滑線、卷筒裝置、吊鉤裝置、聯軸器、軟纜電流引入器等集動力與制動力于一體。
起重量：0.25t-80t
起升高度：3m-30m
工作級別：M3，M4
運行速度：20(30)m/min
起升速度：8m/min
安裝使用
電動葫蘆一般安裝在單梁起重機，橋式起重機，門式起重機，懸掛起重機上。稍加改造，還可以作卷?yè)P(yáng)機用。因此，它是提高勞動效率，改善勞動條件的必備機械。
運行條件
環境溫度：-20℃～+40℃
工作制度：中級JC25%
重級：JC40%
當中級工作制度電動葫蘆的起重量降低30%時，即為重級工作制度JC40%的電動葫蘆。
重級工作制度JC40%的電動葫蘆是用在工作比較繁重，負載經常在額定值或要求安全系數較高的情況下。
電動葫蘆結構減速器：采用三級定軸斜齒輪轉動機構，齒輪和齒輪軸用經過熱處理的合金鋼制成，箱體，箱蓋由優質鑄鐵制成，裝配嚴密，密封良好。減速器自成一個部件，裝卸極為方便。
控制箱：采用能在緊急情況下切斷主電路，并帶有上下行程保護斷火限位器的裝置。確保了電動葫蘆的安全運行。電器元件壽命長，使用可靠。
鋼絲繩：采用GB1102-74（6*37+1）X型起重鋼絲繩，保證了經久耐用。
錐形電動機：起升電機采用較大起動力矩錐形轉子制動異步電動機，無須外加制動器。電機負載持續率為25%，電機采用B級或F級絕緣，電機防護等級IP44/IP54。
按鈕開關：手操作輕巧靈便，分有繩操縱和無線遙控兩種方式。
電動葫蘆的組成部分有：電機、傳動機構、卷筒和鏈輪。
以電機和卷筒相互位置不同大致可分為四種類型。

電動葫蘆構造圖
(1)電機軸線垂直于卷筒軸線的電動葫蘆采用蝸輪傳動裝置，寬度方面尺寸大，結構笨重，機械效率低，加工較困難已沒有廠家生產這種結構型式的產品了。
(2)電動機軸線平行于卷筒軸線的電動葫蘆，其優點為高度與長度尺寸小。其缺點為寬度尺寸大，分組性、制造與裝配復雜。軌道轉彎半徑大。
(3)電機裝在卷筒里面的電動葫蘆，其優點為長度尺寸小，結構緊湊。其主要缺點為電機散熱條件差，分組性差，檢查、安裝、維護電機不便，供電裝置復雜。
(4)電機裝在卷筒外面的電動葫蘆，其優點為分組性好、通用化程度高、改變起升高度容易、安裝檢修方便。其缺點為長度尺寸大。 ...
