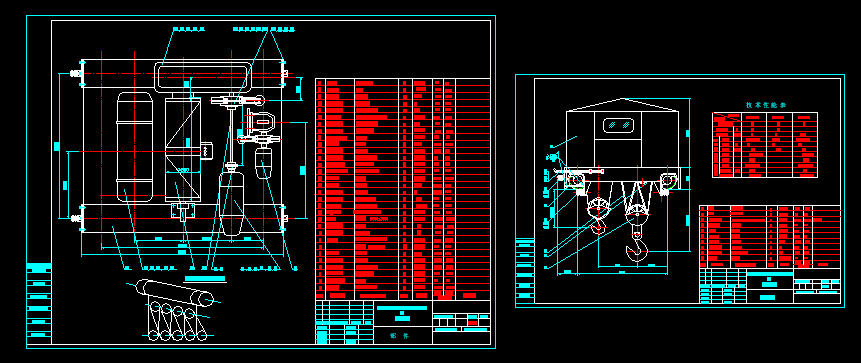

小車 Gn=50-10t K=4100 Wc=2500 M5
  • 該文件為dwg格式
  • 文件大小： 77 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-08-30
  • 發 布 人： 1816359964
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分
  • 小車 Gn=50-10t K=4100 Wc=2500 M5

  • 技術要求
    1. 安裝好的制動輪徑向跳動及端面圓跳動量不得大于下述規定：
    制 動 輪 直 徑 (mm) 100 250
    徑向及端面跳動 (mm) 0.08 0.12
    2. 小車車輪支承點高度差按≤0.00067WC(小車輪距)和≤0.001K(小車軌距)的較小值選取。
    3. 制動閘瓦中心線與制動輪中心線的位移不得超過3mm,兩閘瓦與制動輪之間隙應相等,其松閘時應滿足下列范圍:
    制 動 輪 直 徑 (mm) 100 250
    閘 瓦 間 隙 (mm) 0.4 0.7
    4. 車輪垂直偏差應小于L/400(L-測量長度),且上邊應向外。水平偏差應小于L/1000(L-測量長度),且同一軸線上一對車輪的偏斜 方向應相反。
    5. 從小車運行機構的車輪處量出的跨距的公差和相對差當小車軌距≤2.5m時不得超過±2mm和2mm。
    6. 在同一小車架端梁的兩個車輪的同位差應不大于2mm。
    ...
