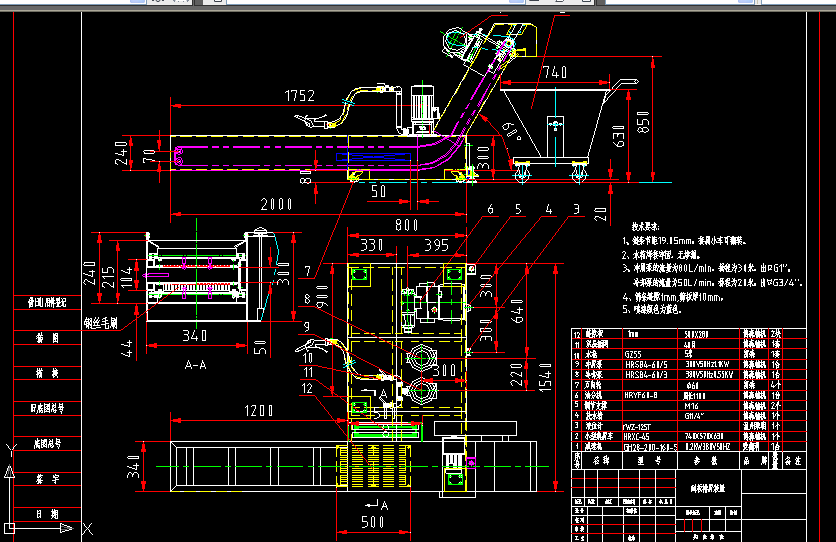

刮板式排屑機

文件大小： 307.54 KB
下載次數：
文件評級：
更新時間：2014-08-30
發 布人： 1816359964

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

技術要求
1、鏈條節距19.05mm，接屑小車可翻轉。
2、水箱焊接牢固，無滲漏。
3、沖屑泵的流量為80L/min，揚程為30米，出口G1''。
冷卻泵的流量為50L/min，揚程為20米，出口G3/4''。
4、篩條縫隙1mm,篩板厚10mm。
5、噴漆顏色為藍色。

刮板排屑機是排屑機目錄下的一種特定機型，因使用了刮板而命名。刮板寬度多元化，提供了絕佳的搭配彈性及有效的應用，堅固的刮板組合，強度高、配合精準、動作穩定安靜，扭力限制設定，有效降低了操作不當所造成之損害。
主體材料采用整體連接組合焊接，無滲漏現象。
采用縫隙板過濾，帶自清洗毛刷。刮板兩邊裝有特制雙向連接鏈條，刮屑板的高度及分布間距可隨機設計，傳動平穩，結構緊湊，強度好。
輸送速度選擇范圍廣，工作效率高，有效排屑寬度多樣化，可提供充足的選用范圍。
可根據用戶需要加鋼網反沖、刮屑器、渦流分離器、油水分離器等形成綜合過濾系統提高產品表面加工精度，節約冷卻液，降低工人勞動強度，是一種應用比較廣泛的機床輔助裝置。與機床整體連接后，可同步或單獨工作。
采用整體分段，組合連接，一體應用，保證潤滑順通，經久耐用。
刮板式排屑機主體材料采用客戶要求厚度的A3冷板焊接，整體連接組合而成，無滲漏現象。采用縫隙板過濾，帶自清洗毛刷。鏈條采用國際31.75mm或者50.8mm雙向連接而成。輸送刮板采用1Crl8不銹鋼與進口聚氨酯膠條制作連接組成。刮板厚度根據要求而定。鏈條與刮板連接使用（不銹鋼自鎖螺絲）方便更換。刮板底部采用客戶要求厚度的1Crl8不銹鋼（不吸磁）板，作為磁板與刮板之間的隔層，底部鑲有巴西進口高強度釹鐵硼材料磁鐵。德州潤澤生產的刮板式排屑機，所用電機多采用臺灣原裝“永坤”牌電機減速機，功率根據排屑機情況而定。鏈輪待用6齒，45#鋼鍛件淬火加工，四件一組。輪軸采用45#鋼加工制作。排屑機采用UCT國標軸承與軸座連接。 ...
