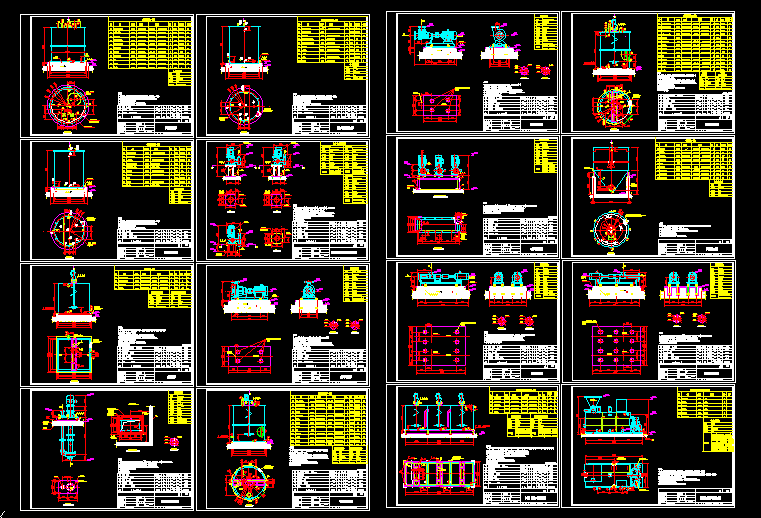

輔機安裝圖

文件大小： 908.6 KB
下載次數：
文件評級：
更新時間：2014-08-30
發布人： 1816359964

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

設計說明：
1、本工程共安裝一個鹽酸計量箱，其安裝位置見首頁圖(一)(1003S-H0201-01)。
2、本圖以廢水處理間室內地坪為相對標高0.900m，相當于絕對標高405.250m。
3、設備到現場核對基礎無誤后方可澆灌施工。
4、具體接口位置詳見本工程1003S-H0203卷冊圖紙。

設計說明：
1、本工程共安裝一個聚合硫酸鐵計量箱，其安裝位置見首頁圖(一)(1003S-H0201-01)。
2、本圖以廢水處理間室內地坪為相對標高0.900m，相當于絕對標高405.250m。
3、設備到現場核對基礎無誤后方可澆灌施工。
4、具體接口位置詳見本工程1003S-H0203卷冊圖紙。

設計說明：
1、本工程共安裝一個有機硫計量箱，其安裝位置見首頁圖(一)(1003S-H0201-01)。
2、本圖以廢水處理間室內地坪為相對標高0.900m，相當于絕對標高405.250m。
3、設備到現場核對基礎無誤后方可澆灌施工。
4、具體接口位置詳見本工程1003S-H0203卷冊圖紙。

設計說明：
1、本工程共安裝鹽酸計量泵(兩臺)、聚合硫酸鐵計量泵(兩臺)、有機硫計量泵(兩臺)。其安裝位置見首頁
圖(一)(1003S-H0201-01),材料用量均按一臺設備開列。
2、設備由重慶永泰處理系統工程有限公司供貨，本圖根據該公司提供的安裝圖繪制，設備在廠家指導下安裝。
3、本圖以廢水處理間一樓室內地坪為相對標高0.900m，相當于絕對標高405.250m。
4、設備到現場核對基礎無誤后方可澆灌施工。
5、K為連接處最薄件厚度。

設計說明：
1、本工程共安裝一個出水箱，出水箱底板焊接在預埋鋼板上，焊接時應注意先焊接再涂鱗片樹脂，其安裝位置見首頁圖(一)(1003S-H0201-01)。
2、出水箱頂部安裝攪拌器，攪拌器由萊寧公司供貨，本圖根據萊寧公司提供的圖紙繪制而成。
3、本圖以廢水處理間室內地坪為相對標高0.900m，相當于絕對標高405.250m。
4、設備到現場核對基礎無誤后方可澆灌施工。
5、具體接口位置詳見本工程1003S-H0203卷冊圖紙。
6、K為連接處最薄件厚度。

設計說明：
1、本工程共安裝兩臺出水輸送泵，本圖為一臺出水輸送泵安裝圖。其安裝位置見首頁圖(一)
(1003S-H0201-01),材料用量按一臺設備開列。
2、設備由江蘇新世界泵業有限公司供貨，本圖根據該公司提供的安裝圖繪制，設備在廠家指導下安裝。
3、本圖以廢水處理間一樓室內地坪為相對標高0.900m，相當于絕對標高405.250m。
4、設備到現場核對基礎無誤后方可澆灌施工。
...
