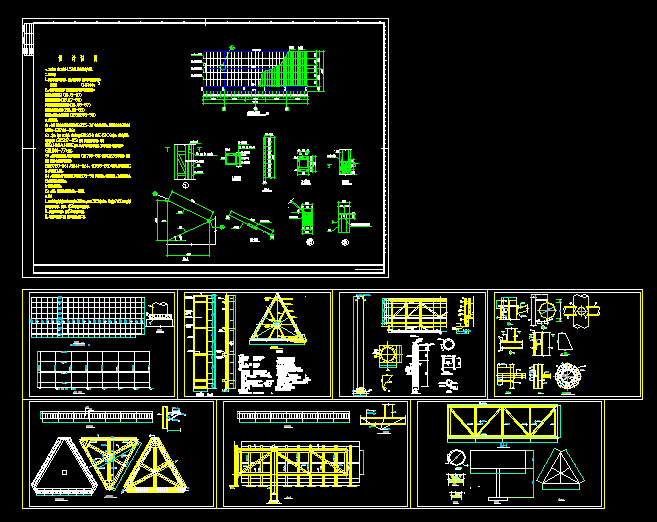

廣告牌(含單柱三面廣告牌)結構圖 高4.5米寬12米
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 一、工程概況：本工程是高4.5米寬12米的輕鋼廣告牌。
二、設計依據
1、根據業主提供的條件圖、設計合同任務書，并采用下列荷載標準值：
2、本設計中主要參照以下國家現行規范及規程進行結構設計：
《建筑結構荷載規范》（GBJ9-87)
《鋼結構設計規范》(GBJ17-88)
《冷彎薄壁型鋼結構技術規范》(GBJ18-87)
《混凝土結構設計規范》(GBJ10-89)
《鋼結構工程施工及驗收規范》（GB50205-95)
三、鋼結構說明：
（1）、鋼材：圖中未注明的構件材質均用Q235-BF普通碳素結構鋼，其質量標準應符合《普通碳素結構鋼》（GB700-88）
（2）、焊條、焊絲：手工焊時，若主體金屬為Q235鋼，采用E43XX型焊條，其性能應符合《碳鋼焊條》（GB5117-85）規定；自動或半自動焊時，采用H08、H08A、H08E焊絲，配合中錳型或高錳型焊劑，焊絲性能符合《焊接用鋼絲》（GB1300-77）規定。
（3）、基礎采用膨脹螺栓、螺母和墊圈采用（GB700-88）規定的Q235號鋼制作，其熱處理、制作和技術要求應分別符合（GB5780-86）、GB41-86）、（GB95-85）的規定。普通螺栓采用C級，普通螺栓II類孔。
（4）、鋼結構構件應嚴格按照《GB50205-95》進行制作，各種構件放1：1大樣加以核對，尺寸無誤后再進行下料加工、
出廠前進行預裝檢查。
（5）、焊縫：焊縫厚度以最薄板為準，一律滿焊。
四、其他
1、柱子和拉桿安裝前必需先鑿取梁表面20厚砼，然后用C25素砼找平，等強度到70%后鉆孔安裝膨脹螺栓然后安裝，安裝后，用50厚的素砼封堵柱腳。
2、拉桿和屋面連接后，也用50厚的素砼封堵。
3、鋼架采用防銹漆二度，面漆用銀灰金屬漆二度。
...
