輥筒線圖紙

文件大小： 407.07 KB
下載次數：
文件評級：
更新時間：2014-08-30
發 布人： 1816359964

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

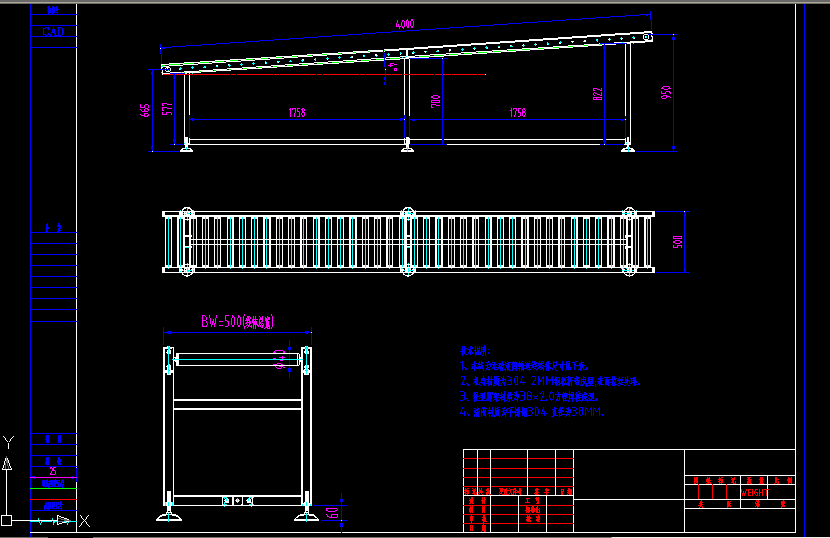

技術說明:
1、本線為無動滾筒輸送線線體尺寸見下表。
2、機身材質為304 2MM鋼板折彎成型;表面拉絲處理。
3、輕型腳架材質為38*2.0方管焊接成型。
4、滾筒材質為不銹鋼304 直徑為38MM。

輥筒線利用按一定間距架設在固定支架上的若干個輥?zhàn)觼磔斔统杉锲返妮斔蜋C(jī)。固定支架一般由若干個直線或曲線的分段按需要拼成。輥?zhàn)虞斔蜋C(jī)可以單獨使用，也可在流水線上與其他輸送機或工作機械配合使用，具有結構簡單、工作可靠、安裝拆卸方便、易于維修、線路布置靈活等優點。這種輸送機按輥?zhàn)邮欠窬哂序?qū)動裝置，可分為無動力式和動力式兩類。具有結構簡單、運行可靠、維護方便、可輸送高溫物品、節能等特點，適合于運送成件物品。輥?zhàn)虞斔蜋C(jī)分動力型和無動力型，可以實現直線、曲線、水平、傾斜運行，并能完成分流、合流等要求，實現物品在機上加工、裝配、試驗、包裝、挑選等工藝。
輥筒線適用于各類箱、包、托盤等件貨的輸送，散料、小件物品或不規則的物品需放在托盤上或周轉箱內輸送。能夠輸送單件重量很大的物料，或承受較大的沖擊載荷。結構形式：按驅動方式可分為動力滾筒線和無動力滾筒線，按布置形式可分為水平輸送滾筒線、傾斜輸送滾筒線和轉彎滾筒線。標準規滾筒線內寬度為200、300、400、500、1200mm等。轉彎滾筒線標準轉彎內半徑為600、900、1200mm等。直段滾筒所用的滾筒直徑有38、50、 60、76、89mm等。 ...
