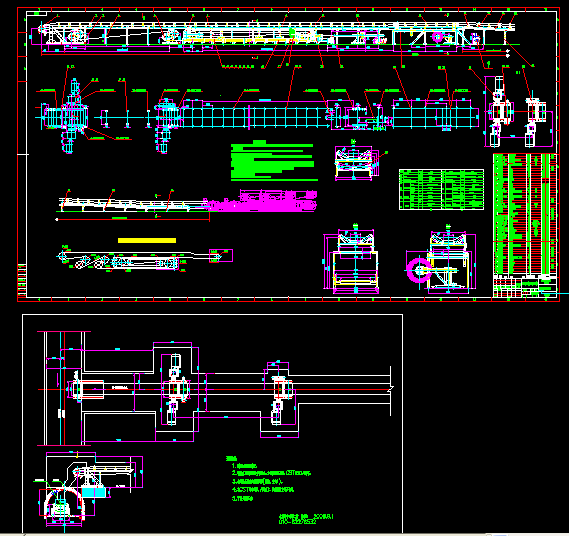

檸條塔順槽可伸縮帶式輸送機 L=3.2km B=1.6m
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1、總裝配允許不在制造廠內進行,但驅動裝置、傳動裝置應在出廠前組裝, 滾筒于機架試裝后,墊板應與機架點焊;
2.輸送機機架中心線直線度不超過150mm,并應保證在任意25m長度的偏差不大于5mm;
3、滾筒軸線與水平面的平行度公差不大于1/1000;
4、滾筒軸線對輸送機機架中心線的垂直度公差值不大于2/1000,滾筒或托輥與輸送機機架要對中,其 對稱度公差值不大于3mm;
5、托輥上表面應位于同一平面上或在同一公共半徑的弧面上，相鄰三組托輥間的高低差不大于3mm;
6、儲帶倉的導軌的軌頂高低偏差不大于2mm,軌道應成直線，且平行于輸送機機架中心線，其直線度公差在1m內不大于2mm，在25m內不大于5mm，軌距偏差不大于＋2mm;
7、刮板清掃面應與膠帶接觸,其接觸長度不應小于帶寬的85%;
8、驅動裝置應調整至水平；
9、各移動部件安裝后，應移動靈活，調整方便；
10、本機涂橘黃色油漆,外購原部件不重涂油漆,軸類加工外露表面涂油脂,并用油紙或塑料包好,安裝時洗凈. ...
