12噸余熱鍋爐總圖
  • 該文件為dwg格式
  • 文件大小： 510.05 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-08-31
  • 發 布 人： 1816359964
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

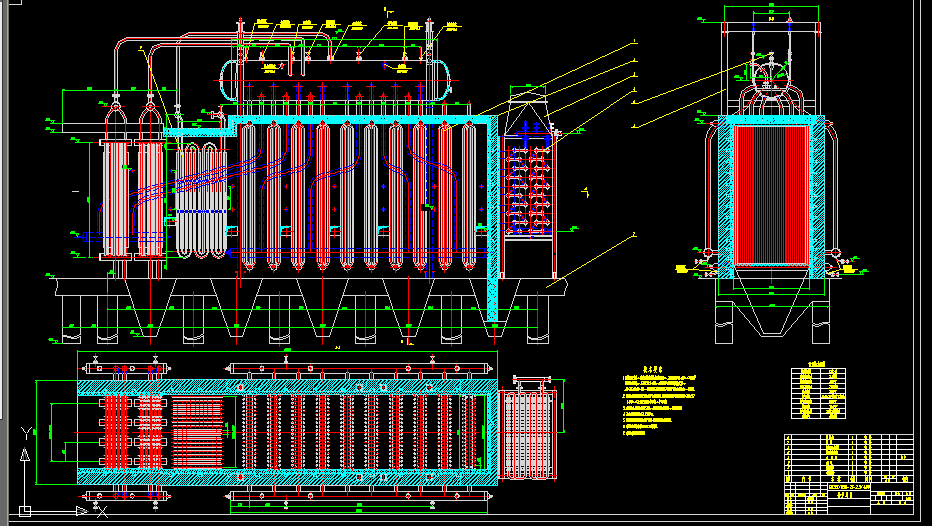

  • 12噸余熱鍋爐總圖

  • 技術要求
    1. 鍋爐設計系以<<蒸汽鍋爐安全技術監察規程>>,ZBJ98011-88<<工業鍋爐 通用技術條件>>.GB9222-88<<水管鍋爐受壓元件強度計算>>JB/DQ1060-82<<層狀燃燒及沸騰燃燒工業鍋爐熱力技算方法>>為依據
    2. 制造除按機械部有關工業鍋爐專業標準外,主要質量指標還應達到JB/DQ1371-88<<工業鍋爐質量分等標準>>中的要求.
    3. 鍋爐給水應符合GB1576<<低壓鍋爐水質標準>>規定的要求.
    4. 總體水壓試驗壓力3.32MPa.
    5. 省煤器和連接煙道由用戶自配.省煤器安裝由用戶自定.
    6. 本圖地基.鋼架參考YR92101設計圖.
    7. 本圖為原余熱爐改造圖


    技術參數
    額定蒸發量 12噸/時
    蒸汽出口壓力 2.5兆帕
    蒸汽出口溫度 400°C
    鍋筒工作壓力 2.65兆帕
    給水溫度 105°C
    煙氣流量 35000標準立方米
    煙氣進口溫度 850°C
    排煙溫度 240°C
    煙氣粉塵含量 70毫克/標準立方米
    適用余氣 水泥窯爐 ...
