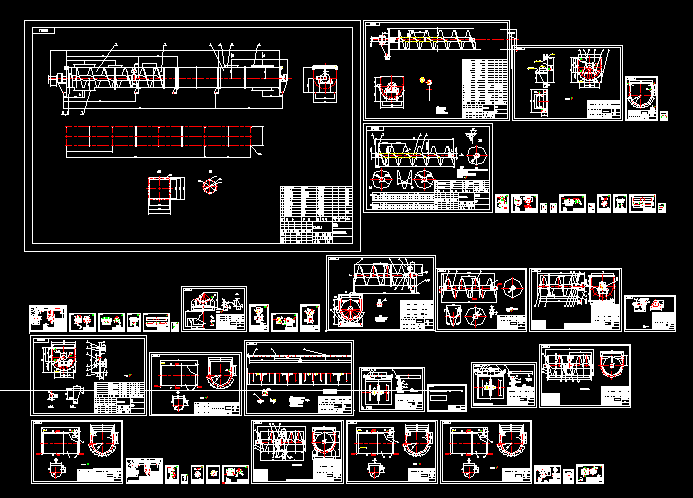

LS630單驅動螺旋輸送機全套制作圖50張
  • 該文件為dwg格式
  • 文件大小: 1.29 MB
  • 下載次數
  • 文件評級
  • 更新時間:2014-08-31
  • 發 布 人: 1816359964
  • 文件下載:
  • 立即下載

  • 文件介紹:
  • 該文件為 dwg 格式(源文件可編輯),下載需要 20 積分
  • LS630單驅動螺旋輸送機全套制作圖50張
  • 技術要求
    1、件13法蘭墊用XY-401膠粘于件3頭節機殼法蘭上;
    2、件5吊軸承通過調整,其墊片滿足尺寸355JS14;
    3、件5吊軸承裝配后,要保證其能沿軸向移動;
    4、當驅動裝置采用LZJ型減速器時,頭節無件
    1、2、10、11、12、18、19、20、21、22、23共11種零部件。

    技術要求
    1、頭節、尾節螺旋體長度見表1,每臺螺旋輸送機有頭節、尾節螺旋體各1節,其中尾節螺旋體長度根據訂貨長度選擇生產;
    2、螺旋面應符合正螺旋面要求,曲面過渡應平整光滑;
    3、下料粗糙度50。

    技術要求
    1.未注鑄造圓角R5。
    2.本另件對于不同的軸承材料其孔徑不同, 孔徑D的尺寸公差見下表:


    技術要求
    1.調質硬度HB225-255。
    2.未注倒角1*45度。
    3.d尺寸處表面淬火HRC45-50。
    4.本另件與三種軸承材料配合使用,各種不同材料 對應其d尺寸公差不同,d的尺寸公差見下表:


    技術要求
    1.件4法蘭墊用XY-401膠粘于件1的標準機殼法蘭上。
    2.件2吊軸承通過調整其墊片滿足尺寸355JS14。
    3.件2吊軸承裝配后要保證其能沿軸向移動。


    技術要求
    1.件4尾節機蓋長度L1有2550、2050、1550、1050四種規格。
    2.件3標準機蓋數量n按下式計算(單位:m) n=L-(2.05+L1)+0.1/2
    3.件1蓋扣在機長方面每隔500一邊安裝一只,機蓋接頭處安裝 在右邊機蓋上,兩端中心處各安裝一只。其數量m按下式 計算(單位:mm) m=4L+4
    4.機蓋總成質量=0.45m+28.03n+28.18+件4質量 ...
