帶式二級圓錐圓柱齒輪減速器圖紙
  • 該文件為dwg格式
  • 文件大小： 93.09 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-09-01
  • 發 布 人： 2955362171
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分
  • 帶式二級圓錐圓柱齒輪減速器圖紙

  • 帶式二級圓錐圓柱齒輪減速器圖紙

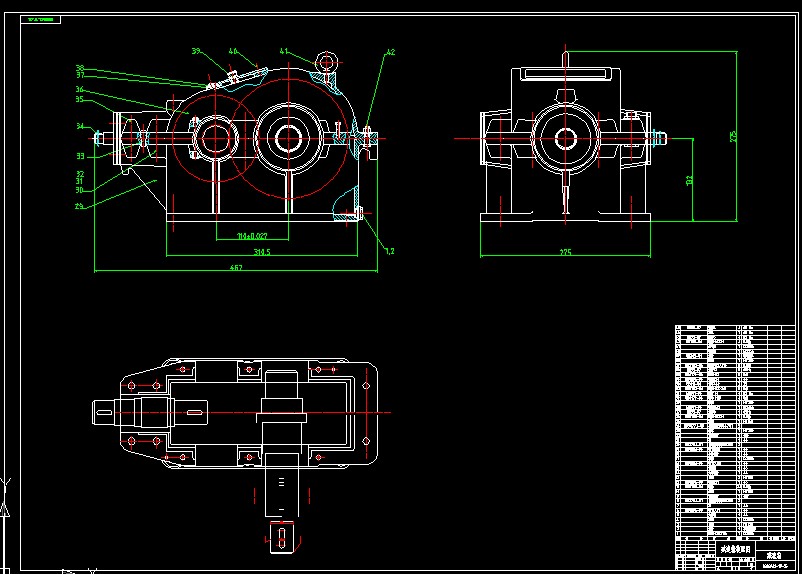

    帶式二級圓錐圓柱齒輪減速器設計的cad圖紙。里面含裝配圖圖紙，箱體零件圖，軸零件圖，錐齒輪零件圖，減速機箱體的設計 名稱 符號 尺寸關系 結果 箱座壁厚 =0.025*a+38 箱蓋壁厚 =0.02*a+38 a= 箱體凸緣厚度 ,, b=1.5=15;=1.5=15;=2.5=25 加強肋厚度 , m=0.85=8.5; =0.85=8.5 地腳螺栓直徑 14 地腳螺栓數目 n 4 3.10減速器附件設計 3.10.1窺視孔和視孔蓋 窺視孔應該在箱蓋頂部,以便觀察,應在凸臺上以便加工。 3.10.2通氣器 在箱蓋頂部,要適合環境,其尺寸要與減速器大小相合適。 3.10.3油面指示器 應該設在油面比較穩定的地方,如低速軸附近。 用圓形油標,有標尺的位置不能太高和太低,以免溢出油標尺孔座。 3.10.4放油孔和螺塞 放在油的最低處,平時用螺塞塞住,放油孔不能低于油池面,以免排油不凈。 3.10.5起吊裝置 吊環可按起重重量選擇,箱蓋安裝吊環螺釘處設置凸臺,以使吊環螺釘有足夠的深度。 3.10.6定位銷 用圓錐銷作定位銷,兩定位銷的距離越遠越可靠,常設在箱體連接凸緣處的對角處,對稱布置。直徑d=0.8d2。 3.10.7起蓋螺釘 裝在箱蓋連接凸緣上,其螺紋長度大于箱體凸緣厚度,直徑可與連接螺釘相同。 ...
