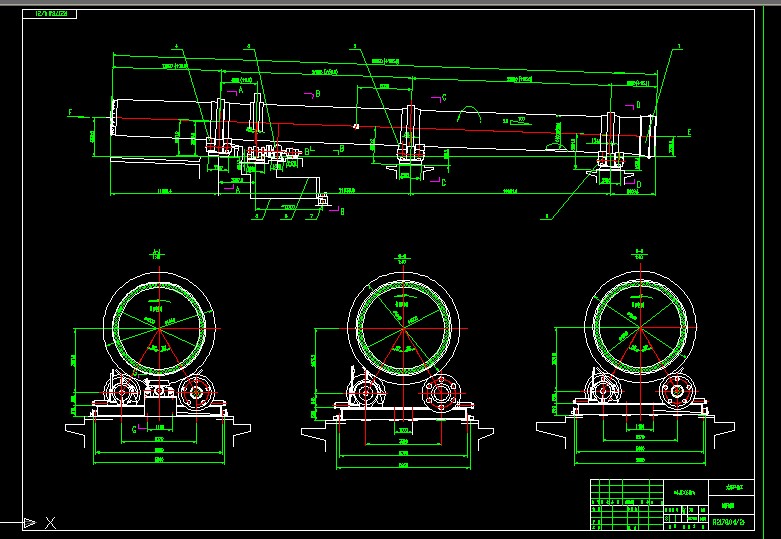

回轉機構裝配圖
  • 該文件為dwg格式
  • 文件大小： 58.38 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-09-01
  • 發 布 人： 1816359964
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分
  • 回轉機構裝配圖

  • 技術要求
    1.機構組裝完畢,空載正反試運轉各30分鐘,運轉應平穩。
    2.回轉軸承安裝時,連接螺栓性能等級為12.9級.安裝預緊力矩
    為5500Nm,工作100小時后再次預緊,以后每500小時檢查一次。
    3.螺栓8的預緊力矩為480Nm，工作100小時后再次預緊。
    4.齒輪嚙合經跑合后，齒面接觸沿齒高方向不小于40%,沿齒
    寬方向不小于50%,驗其正反轉。齒輪嚙合的間隙為0.4-0.8，
    當側隙過大或過小時，通過轉動減速器來調整。
    5.調整墊板（件4）為加工件，所有面粗糙度為 ,
    通過調節螺栓進行水平調整，完畢后通過調整塊與小承座焊接進行固定。
    ...
