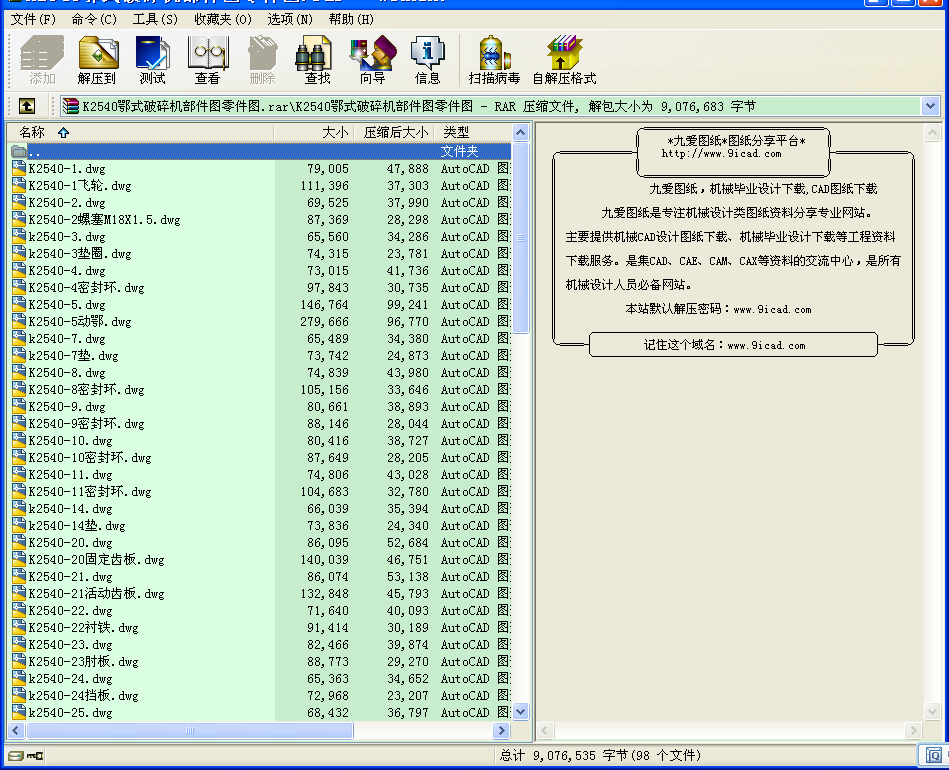

K2540鄂式破碎機部件圖零件圖
  • 該文件為rar格式
  • 文件大小： 3.6 MB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-09-02
  • 發 布 人： 2907301063
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 rar 格式（源文件可編輯），下載需要 20 積分
  • K2540鄂式破碎機部件圖零件圖

  • 技術要求
    1.全部焊縫采用相當于T422的焊條焊接，焊縫型式為 15。序號1 2 10 16 17的焊角高為13mm。
    2.機械加工前須經消除焊接應力處理。
    3.軸承座處同軸承蓋同時加工。
    4.前墻板的平面度為1000mm內不得大于0.5mm。

    技術要求
    1.應進行探傷檢查及外觀檢查，不允許有夾渣、發裂等影響強度或壽命的缺陷。
    2.熱處理硬度HB=241-286。
    3.中心孔保留，其光潔度由工藝決定。
    4.M95x2螺紋尾部允許有4mm以下長度的收尾。

    技術要求
    1.未注明鑄造圓角半徑為5毫米。
    2.焊接后機械加工，軸孔及端面的機械加工應和軸承蓋裝配后進行。
    3.鑄件按JB 5000.6-1998鑄造通用技術條件驗收，精度CT13。


    技術要求
    1.水韌處理后硬度HB170-230。
    2.拔模斜度及未注鑄造半徑由工藝決定。
    3.澆冒口不得開在支承面及工作面上。
    4.化學成份及機械性能應符合JB/T6404-92中有關規定。
    5.齒形與K2540-20活動齒板配對制作。
    6.鑄件不得有氣孔、夾渣等缺陷。
    7.周邊打磨平整。


    技術要求
    1.水韌處理后硬度HB170-230。
    2.拔模斜度及未注鑄造半徑由工藝決定。
    3.澆冒口不得開在支承面及工作面上。
    4.化學成份及機械性能應符合JB/T6404-92中有關規定。
    5.齒形與K2540-21活動齒板配對制作。
    6.鑄件不得有氣孔、夾渣等缺陷。
    7.周邊打磨平整。

    ...
