冷卻器套圖 8m2
  • 該文件為dwg格式
  • 文件大小： 117.71 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-09-06
  • 發 布 人： 2907301063
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

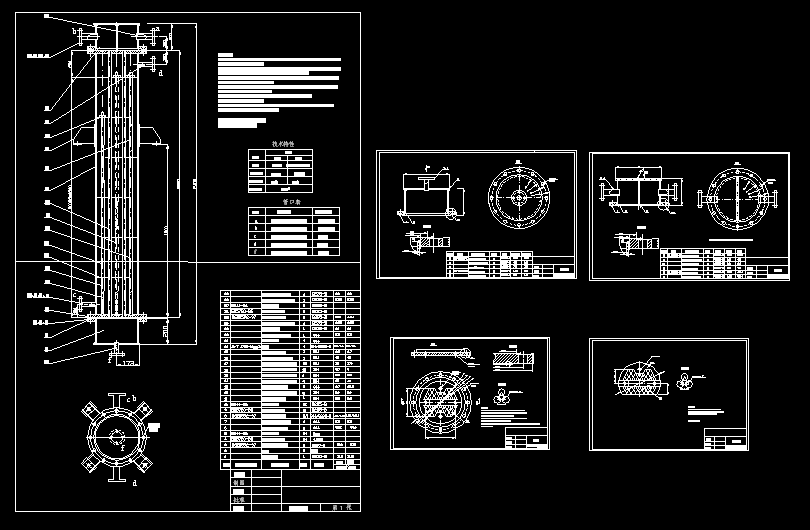

  • 冷卻器套圖 8m2

  • 技術要求
    技術要求
    1、本設備GB151-99《鋼制管殼式換熱器》、《鋼制化工容器制造技術要求》
    進行制造、試驗和驗收。
    2、焊接采用手工電弧焊，碳鋼之間焊條采用E4303(GB5117-95)焊條，不銹鋼
    之間用A132， 異鐘鋼之間用A302焊條進行焊接。
    3、焊縫應做射線無損探傷，探傷長度應不小于焊縫總長的20%，焊縫質量按
    JB4730-94中規定Ш級為合格。
    4、焊接接頭型式及尺寸除圖中注明外，均采用GB986-88中規定。對接焊縫
    采用8號；T型焊縫采用33號，
    角焊縫采用25號；法蘭焊接按相應法蘭標準中的規定。
    5、換熱管與管板采用焊接。
    6、設備加工完畢后，殼程以0.4MPa、管程以0.4MPa表壓進行水壓試驗。
    7、設備碳鋼部分涂以防銹底漆兩道。

    技術要求
    1、管板密封面應與軸線垂直，其垂直度公差為0.4MM。
    2、管板鉆孔后≥96%的孔橋寬度必須≥5.51MM，最小孔橋
    寬度（孔橋數不超過5個）為3.25MM。
    3、螺栓孔中心圓直徑和相鄰兩螺栓孔弦長公差為±0.6MM
    任意兩螺栓孔弦長公差為±1.5MM。
    注：管板加工兩塊，其中一塊管板不打拉桿孔，拉桿焊接在打孔的管板上
    材質為304

    技術要求
    1、折流板應平整，彎曲度不得超過1MM。
    2、相鄰兩管孔中心距離偏差為±0.4MM,任意
    兩管孔中心距離偏差為±0.8MM.


    注：材質為304
    ...
