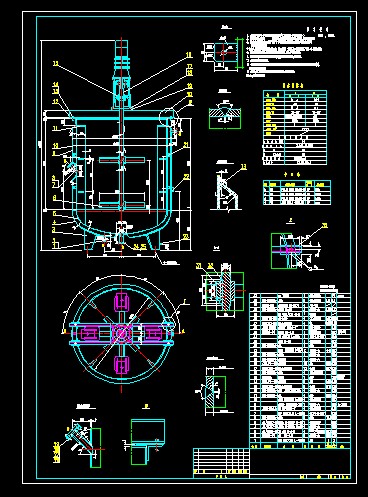

結晶器 13.27m3
  • 該文件為dwg格式
  • 文件大小： 127.88 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-09-07
  • 發 布 人： kongbei
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分
  • 結晶器 13.27m3

  • 技術要求
    1. 本設備按ＧＢ１５０－８９《鋼制壓力容器》以及HG/T20569<<機械攪拌設備>>進行制造、 試驗和驗收.
    2. 焊接采用電弧焊，焊條牌號：不銹鋼之間為A102,不銹鋼與碳鋼之間為A302,碳鋼之間為J422.
    3. 除圖中注明外，焊接接頭型式及尺寸按ＧＢ９８５－８８中的規定；角焊縫的焊角尺寸按較薄板的厚度；法蘭與接管的 焊接按相應法蘭標準中的規定。
    4.容器上A,B類焊縫應進行射線探傷檢查,探傷長度: 內筒及夾套均為 20%,檢驗結果符合JB4730-94中III級為合格.
    5. 內筒探傷完畢,進行盛水試漏,合格后,再焊接夾套,探傷合格后以0.13MPa進行水壓試驗.
    6. 設備制造完畢后,內筒清除污垢去油作酸洗鈍化處理,所形成的鈍化膜采用蘭點法檢查,無蘭點為合格.
    7. 軸與攪拌器組裝后進行靜平衡試驗.
    8. 設備組裝完畢后,以水代料進行試運轉,嚴禁空轉,時間不少于4小時,在試運轉過程中,設備應平穩,噪音小于或等于85dB(A),不得有不正常的噪音和震動現象.
    9. 件20,件21和件12及30底面及其緊固螺栓螺母應涂刷三遍環氧樹脂防腐漆.
    10.管口,擋板及支座方位按本圖. ...
