矯平機裝配圖 2-8×2200
  • 該文件為dwg格式
  • 文件大小： 122.18 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-09-08
  • 發 布 人： kongbei
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

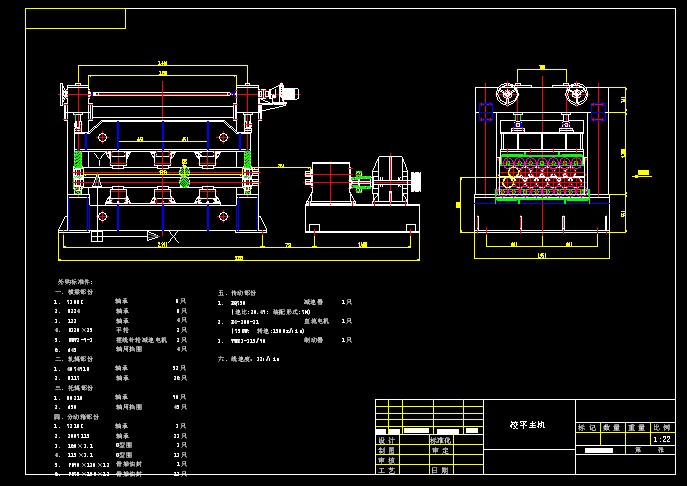

  • 矯平機裝配圖 2-8×2200

  • 外購標準件:
    一、橫梁部份
    1、 7308E 軸承 8只
    2、 8224 軸承 8只
    3、 122 軸承 4只
    4、 D320×25 手輪 2只
    5、 BWY2-9-3 擺線針輪減速電機 2只
    6、 d45 軸用擋圈 4只
    二、軋輥部份
    1、 4074918 軸承 52只
    2、 8117 軸承 26只
    三、托輥部份
    1、 80210 軸承 90只
    2、 d50 軸用擋圈 45只
    四、分動箱部份
    1、 7218E 軸承 3只
    2、 2007115 軸承 23只
    3、 160×3.1 O型圈 3只
    4、 115×3.1 O型圈 13只
    5、 PD90×120×12 骨架油封 1只
    6、 PD75×100×12 骨架油封 13只
    五、傳動部份
    1、 ZQ750 減速器 1只
    (速比:20.49; 裝配形式:7#)
    2、 Z4-200-21 直流電機 1只
    (75KW; 轉速:1500r/min)
    3、 YWZ3-315/90 制動器 1只

    六、線速度：32m/min
    ...
