錐齒輪注塑模
  • 該文件為dwg格式
  • 文件大小： 67.6 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-09-08
  • 發 布 人： kongbei
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

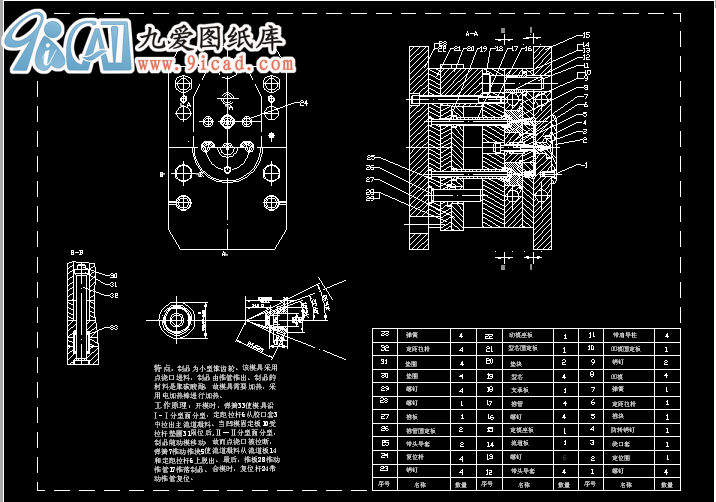

  • 錐齒輪注塑模

  • 特點：制品為小型錐齒輪。該模具采用點澆口進料，制品由推管推出。制品的材料是聚碳酸酯，故模具需要加熱，采用電加熱棒進行加熱。
    工作原理：開模時，彈簧33使模具沿Ⅰ-Ⅰ分型面分型，定距拉桿6從膠口套3中拉出主流道凝料。當凹模固定板10受拉桿墊圈31限位后,Ⅱ--Ⅱ分型面分型，制品隨動模移動，故而點澆口被拉斷，彈簧7推動推塊5使流道凝料從流道板14和定距拉桿6上脫出。最后，推板28推動推管17推落制品。合模時，復位桿24帶動推管復位。
    ...
