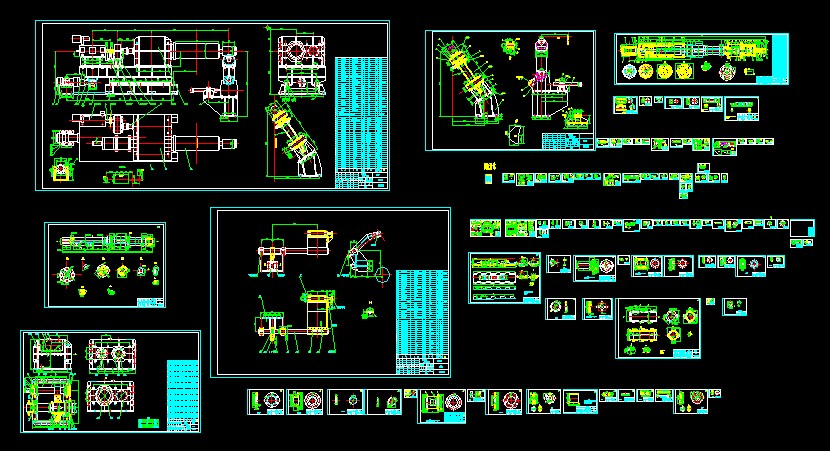

20T開卷機套圖
  • 該文件為dwg格式
  • 文件大小： 2.08 MB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-09-08
  • 發 布 人： kongbei
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分
  • 20T開卷機套圖

  • 技術要求
    鍛件符合JB/T5000.8-1998（設備通用技術條件）鍛件部分鍛件實驗種類Ⅲ組
    熱處理：HB217-255.
    未注明棱角處倒角1×45°

    技術要求
    1 棱角倒鈍
    2 未注明圓角R1
    3 調質處理HB217-255

    技術要求
    1焊件應符合《冶金設備制造通用技術條件》（YB/T036.11-92)的規定
    2 采用E4303焊條連續焊接，焊角高度10mm
    3 焊后去應力退火處理，再機加工
    4 輥身180外表面襯10mm厚氯丁橡膠并打磨光滑，采用813膠粘劑粘接

    技術要求
    1 鋼板下料周邊粗糙度25
    2 焊件應符合《冶金設備制造通用技術條件》(YB/T036.11-92)的規定
    3 采用E4303焊條連續焊接，焊角高度5-10mm
    4 焊后矯正變形，消除應力處理
    5 未注明40H9的倒角2×45°

    技術要求
    1 下料周邊及坡口粗糙度25
    2 焊接件應符合YB/T036.11-92《冶金設備通用技術條件焊接件》的規定
    長度尺寸公差精度等級 B
    角度偏差精度等級 B
    形位公差精度等級 F
    焊接質量等級 Ⅲ
    未熔透焊縫不作探傷要求
    3 用E4303焊條連續焊接
    4 未注焊縫為角焊縫，焊角高度為10-15mm
    5 焊后進行去應力退火處理，矯正變形后進行機加工
    6 焊后進行密封滲漏試驗，不得有滲漏現象
    7 焊后進行噴砂或噴丸處理 ...
