盒件注塑模
  • 該文件為dwg格式
  • 文件大小： 101.42 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-09-08
  • 發 布 人： kongbei
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

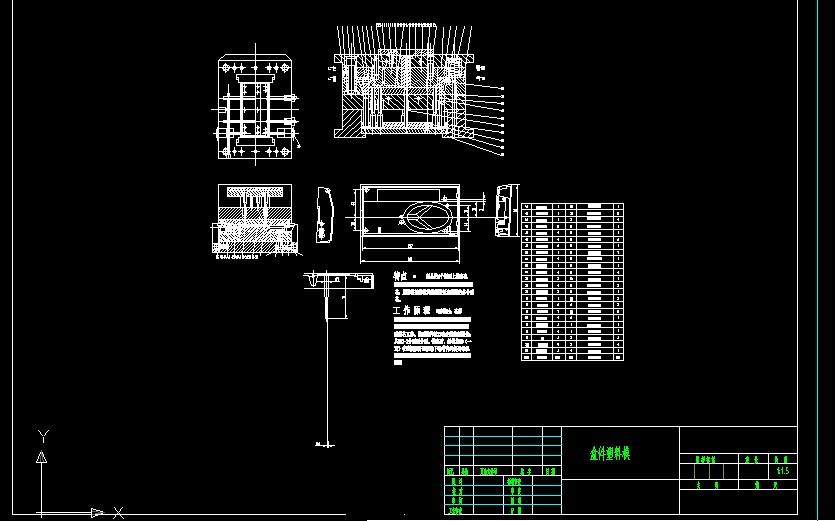

  • 盒件注塑模

  • 特點：制品的4個側面上均有孔該模具用彈簧抽芯機構抽制品長邊側面的小型芯，用滑塊抽芯機構抽制品短邊側面的多個型芯。
    工作原理：開模時，在彈簧22的作用下1-1分型面分型，推件板19將制品從主型芯38、44各在彈簧39、45作用下完成抽芯工作。隨后推件板19由定距拉桿限位，從而2-2分型面分型。推出時，斜滑塊20（一對）在連接推桿28推動下沿著向外斜的導軌運行，邊推出制品邊抽出側型芯5，最后制品下落


    ...
