眼鏡框注塑模
  • 該文件為dwg格式
  • 文件大小： 63.66 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-09-08
  • 發 布 人： kongbei
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

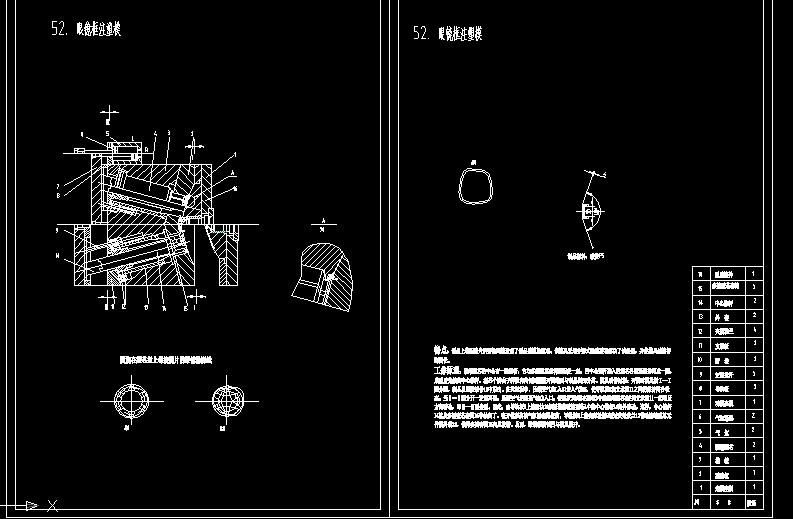

  • 眼鏡框注塑模

  • 特點：制品上裝配鏡片所需的凹槽造成了制品脫模的困難。該模具采用分瓣式漲縮型芯解決了該問題，并使模具結構得到簡化。
    工作原理：漲縮型芯的中心有一錐型桿，它與多瓣型芯套筒裝配在一起，當中心錐桿插入后型芯各瓣緊密排列成一圈，成型后先抽出中心錐桿，型芯個瓣由于彈性向內側間隔錯開回縮而與制品側凹分離。模具動作過程：開模時模具沿Ⅰ—Ⅰ面分型，制品從型腔鑲件16中脫出。在此過程中，壓縮空氣由L入口進入氣缸5，使導軌板8和支承板11之間仍保持閉合狀態。當Ⅰ—Ⅰ面分開一定距離時，壓縮空氣切換至氣缸R入口，使模板3和設在模板3中的漲縮型芯4連同支承板11一起朝反方向移動，即Ⅱ—Ⅱ面分型。因此，由導軌板8上的滑塊10緊固著的漲縮型芯4中的中心錐桿14向外移動。這樣，中心錐桿14就從多瓣型芯套筒15中抽出了。在開模距離被氣缸活塞限位前，導軌板8上的定距拉桿9通過夾緊發蘭12帶動漲縮型芯元件的外套13，使得多瓣套筒15向里收縮。從而，眼鏡框的側凹與模具脫開。
    ...
