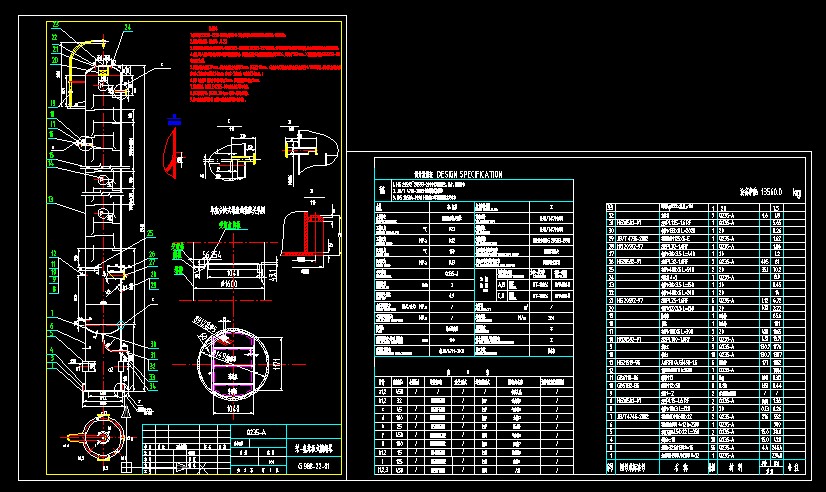

苯-氯苯板式精餾塔
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.本設備按GB150-1998《鋼制壓力容器》和《壓力容器安全技術監察規程》進行制造，試驗和驗收。
2.焊接采用電弧焊，焊條牌號：J422.
3.焊接接頭型式及尺寸除圖中注明外，按GB985-88或HG20583-1998中規定；角焊縫的焊角尺寸按較薄板的厚度；法蘭焊接按相應法蘭標準中的規定。
4.容器上的A類和B類對接焊縫應進行X射線探傷檢查，檢測長度不得少于各條焊接接頭長度的20%，且不小于250mm，X射線探傷應符合GB3323-89中規定級為合格。
5.塔體直線度公差為29mm。塔體安裝垂直度公差為29mm，且不大于15mm。（塔體直線度及塔體安裝垂直高度公差均為1/1000塔高。塔體最大直線度公差：當塔高≤20m時不得超過20mm；當塔高＞20m時，不得超過30mm。）
6.裙座（或支座）螺栓孔中心圓公差±3mm，任意兩孔間距公差±3mm。
7.塔盤的制造、安裝按JB1205-80《塔盤技術要求》進行。
8.設備制造完畢后，設備以0.25Mpa（表壓）進行水壓試驗。
9.管口及支座方位按本圖（或管口及支座方位見管口方位圖）。
...
苯-氯苯板式精餾塔_下載(dwg格式) 機械圖紙
