汽車連桿夾具設計

文件大小： 875.18 KB
下載次數：
文件評級：
更新時間：2014-04-07
發布人： 1376370941

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

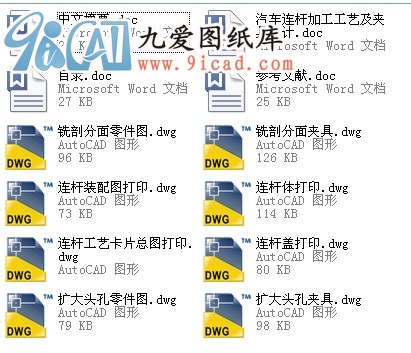

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
連桿是柴油機的主要傳動件之一，本文主要論述了連桿的加工工藝及其夾具設計。連桿的尺寸精度、形狀精度以及位置精度的要求都很高，而連桿的剛性比較差，容易產生變形，因此在安排工藝過程時，就需要把各主要表面的粗精加工工序分開。逐步減少加工余量、切削力及內應力的作用，并修正加工后的變形，就能最后達到零件的技術要求。
關鍵詞: 連桿變形加工工藝夾具設計

目錄

摘要 3
第一章汽車連桿加工工藝 4
1.1 連桿的結構特點 4
1.2 連桿的主要技術要求 4
1.2.1 大、小頭孔的尺寸精度、形狀精度 5
1.2.2 大、小頭孔軸心線在兩個互相垂直方向的平行度 5
1.2.3 大、小頭孔中心距 5
1.2.4 連桿大頭孔兩端面對大頭孔中心線的垂直度 5
1.2.5 大、小頭孔兩端面的技術要求 5
1.2.6 螺栓孔的技術要求 6
1.2.7 有關結合面的技術要求 6
1.3 連桿的材料和毛坯 6
1.4 連桿的機械加工工藝過程 8
1.5 連桿的機械加工工藝過程分析 10
1.5.1 工藝過程的安排 10
1.5.2 定位基準的選擇 11
1.5.3 確定合理的夾緊方法 12
1.5.4 連桿兩端面的加工 12
1.5.5 連桿大、小頭孔的加工 12
1.5.6 連桿螺栓孔的加工 13
1.5.7 連桿體與連桿蓋的銑開工序 13
1.5.8 大頭側面的加工 13
1.6 連桿加工工藝設計應考慮的問題 13
1.6.1 工序安排 13
1.6.2 定位基準 13
1.6.3 夾具使用 13
1.7 切削用量的選擇原則 14
1.7.1 粗加工時切削用量的選擇原則 14
1.7.2 精加工時切削用量的選擇原則 15
1.8 確定各工序的加工余量、計算工序尺寸及公差 15
1.8.1 確定加工余量 15
1.8.2 確定工序尺寸及其公差 16
1.9 計算工藝尺寸鏈 17
1.9.1 連桿蓋的卡瓦槽的計算 17
1.9.2 連桿體的卡瓦槽的計算 18
1.10 工時定額的計算 19
1.10.1 銑連桿大小頭平面 19
1.10.2 粗磨大小頭平面 19
1.10.3 加工小頭孔 20
1.10.4 銑大頭兩側面 21
1.10.5、擴大頭孔 21
1.10.6 銑開連桿體和蓋 21
1.10.7 加工連桿體 22
1.10.8 銑、磨連桿蓋結合面 24
1.10.9 銑、鉆、鏜連桿總成體 26
1.10.10 粗鏜大頭孔 27
1.10.11 大頭孔兩端倒角 27
1.10.12精磨大小頭兩平面 28
1.10.13 半精鏜大頭孔及精鏜小頭孔 28
1.10.14精鏜大頭孔 28
1.10.16 小頭孔兩端倒角 29
1.10.17 鏜小頭孔襯套 29
1.10.18 珩磨大頭孔 29
1.11 連桿的檢驗 30
1.11.1 觀察外表缺陷及目測表面粗糙度 30
1.11.2 連桿大頭孔圓柱度的檢驗 30
1.11.3 連桿體、連桿上蓋對大頭孔中心線的對稱度的檢驗 30
1.11.4 連桿大小頭孔平行度的檢驗 30
1.11.5 連桿螺釘孔與結合面垂直度的檢驗 31
第二章夾具設計 31
2.1 銑剖分面夾具設計 31
2.1.1問題的指出 31
2.1.2 夾具設計 31
1) 定位基準的選擇 31
2) 夾緊方案 31
3) 夾具體設計 31
4) 切削力及夾緊力的計算 32
5) 定位誤差分析 32
2.2 擴大頭孔夾具 33
2.2.1 問題的指出 33
2.2.2 夾具設計 33
1) 定位基準的選擇 33
2) 夾緊方案 33
3) 夾具體設計 34
4) 切削力及夾緊力的計算 34
5) 定位誤差分析 35
結束語： 36
參考文獻: 37
致謝 38
畢業設計(論文)任務書 39
畢業設計(論文)指導教師評語 41
畢業設計(論文)評閱人評語 42
畢業設計(論文)答辯小組評語 43
外文原文及譯文 44
機械加工工藝卡片 59
...
