位置:首頁 > 機械圖紙

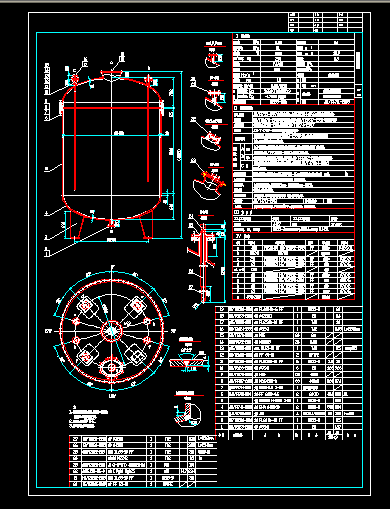

液處理釜cad圖紙 13.9m3

文件大小： 567.91 KB
下載次數：
文件評級：
更新時間：2014-09-12
發布人： kongbei

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

技術要求
JB/T4735-1997《鋼制焊接常壓容器》；參照HG20584-1998《鋼制化工容器制造技術要求》
HG/T20678-2000《襯里鋼殼設計技術規定》；HG/T20677-1990《橡膠襯里化工設備》
罐體及其封頭Q235-B熱軋,板材標準按GB/T3274-2007
JB/T4709-2000《鋼制壓力容器焊接規程》
除圖中注明外，其余焊接接頭按HG20583-1998之規定，角接接頭的焊腳高度按較薄板的厚度，法蘭的焊接按相應法蘭標準中規定。
A.B類焊接接頭無損檢測長度占各條焊接接頭長度的10%，局部無損檢測應優先選擇T形接頭部位。
射線檢測符合JB/T4730.2-2005規定中III級為合格。
拼接封頭的對接接頭成型后100%無損檢測，射線檢測符合JB/T4730.2-2005規定中III級為合格。
容器法蘭與圓筒或封頭間的連接焊縫表面應進行磁粉檢測，磁粉檢測符合JB/T4730.4-2005規定中I級為合格。
襯膠前金屬基層表面應進行除銹處理,達到GB8923-88《涂裝前鋼材表面銹蝕等級》Sa2 級要求。
需襯膠的容器法蘭及管法蘭密封面均為全平面且不開槽紋，且法蘭厚度不變。
膠種為天然橡膠半硬膠,底層襯膠厚度3mm，面層襯膠厚度3mm，層數2層。
硫化方法：硫化爐內硫化法。
設備襯膠完畢，用電火花檢漏器檢查襯里質量，不發生劇烈火花為合格。
襯膠處的角焊縫均圓滑過渡，半徑皆不小于5mm；襯膠施工完畢后，不得再動用明火。

注
1、件6容器法蘭短節改成筒體，并據此加工容器法蘭；容器法蘭加工時增加兩個定位銷。
2、視鏡墊片材料選RPTFE。
3、明細表中不包括配對法蘭數量。 ...
