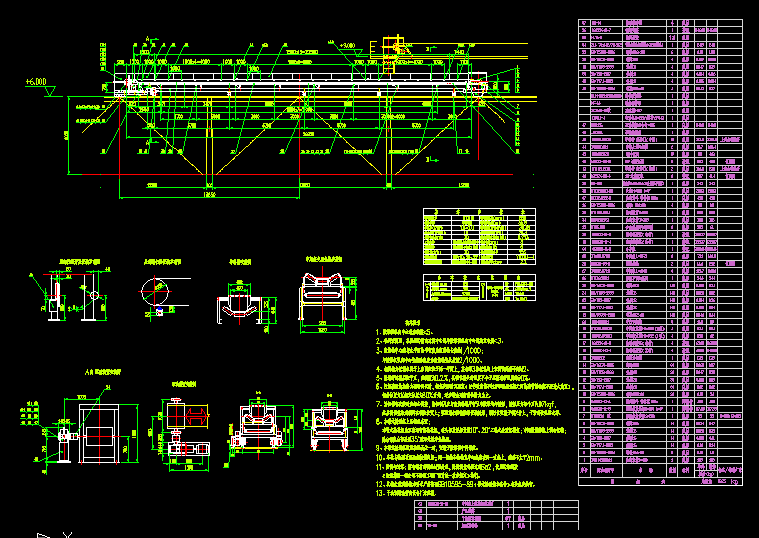

雙向帶式輸送機cad圖紙 B650-55600mm
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1、膠帶機縱向中心線直線度≤5。
2、各種滾筒組，托輥組的橫向?qū)ΨQ中心線與膠帶機縱向中心線的重合度≤3。
3、滾筒軸中心線與水平面的平行度為滾筒軸長度的1/1000； 與膠帶機縱向中心線的垂直度為滾筒軸線長度的2/1000。
4、相同槽角托輥組輥?zhàn)由媳砻鎽?yīng)位于同一平面上，其相鄰3組托輥的上表面高低差不超過2。
5、輸送帶連接后應平直，直線度為0.2%，其硫化接頭的強度不小于原輸送帶強度的90%
6、拉緊裝置的拉緊力現場調試時，根據實際情況而定（以傳動滾筒不打滑和兩組托輥之間的膠帶懸垂度不要過大為宜）， 初始拉緊力從額定拉緊力80%開始，逐步增加到所需拉緊力為止。
7、清掃器在安裝時應細心調整，清掃刮片應與滾筒軸線平行且與膠帶均勻接觸，接觸壓力每個刀片為7kgf， 然后將調整架角鋼焊在相應位置上；空段清掃器待膠帶安裝好后，調好位置裝于相關件上，干涉部位現場去掉。
8、本帶式輸送機上托輥組布置：
本帶式輸送機為雙向運行的輸送機，在頭部及尾部設置10°、20°三輥式過渡托輥組；中間設置摩擦上調心托輥；其余部位 全部采用35°膠環式緩沖托輥組。
9、本帶式輸送機設置拉繩開關一對，安裝于膠帶機中間部位。
10、車軌與軌道頂面必須接觸良好；同一側的車輪輪寬中心線應在同一直線上，偏差不大于2mm。
11、防銹與涂漆：所有鋼材都需經過預處理，除銹質量等級達到Sa2，使用的涂料按 《寶鋼集團一鋼公司不銹鋼工程廠設計統一技術規定》執行。
12、其他未說明的技術要求嚴格按照GB10595-89《帶式輸送技術條件》有關規定執行。 ...
